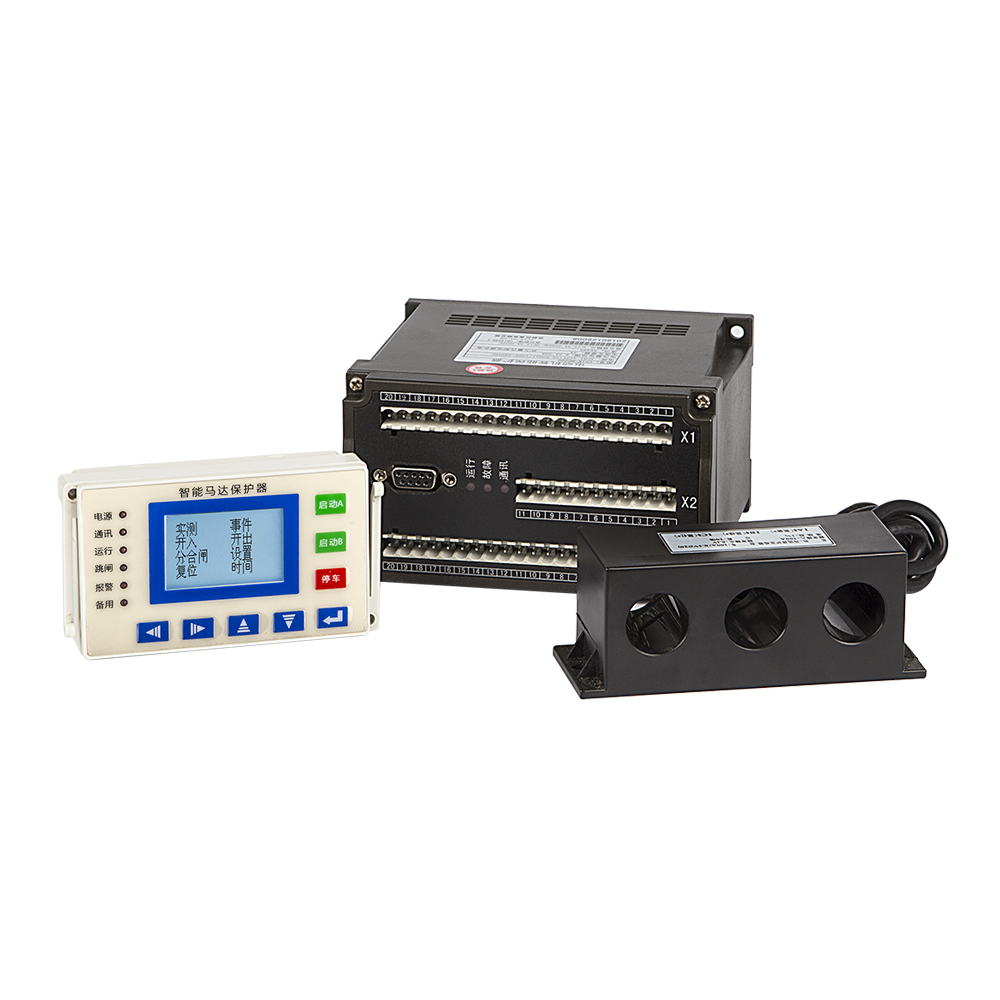

概述
CNIK610 电动机保护器是一款综合型的低压电机保护装置。具备工程应用中各种的电压、电流保护功能、开关量输入、2 路 RS485 通讯以及模拟量输出等功能,从而为工业生产过程控制和实现配电自动化提供了最为经济、有效、合理的手段。为用户建立一个安全可靠、简单快捷、功能强大的符合现场总线要求的电动机保护、测量控制、管理与通信的系统。
产品符合电磁兼容标准IEC61000-42-3-4-5-6-8-11,4 级标准。660V 系统订货时需注明。

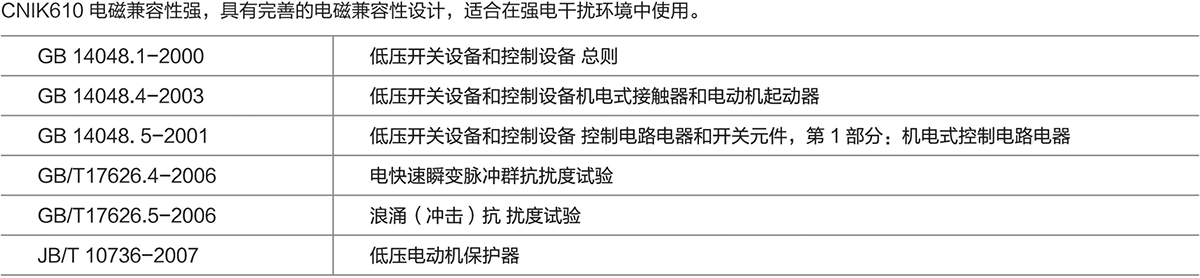

符合标准
特点
■ 三相电流测量功能
■ 零序或漏电电流测量功能
■ 三相电压测量功能
■ 完备的电动机电压,电流保护
■ 辅助电源 AC85V-450V/DC100V~550V 支持无零线电机应用场合供电
■ 支持就地 / 远程通讯控制启停,正反转启动,Y/ △启动等多种启动
■ LCD 显示,保护控制参数现场设置
■ 简便灵活的安装 / 维护
■ 可与主流 PLC,DCS 联网
■ 可接入 MODBUS 现场工业总线实现网络通信
■ 按照继电保护标准设计执照
■ 线路板三防处理,支持恶劣环境下使用

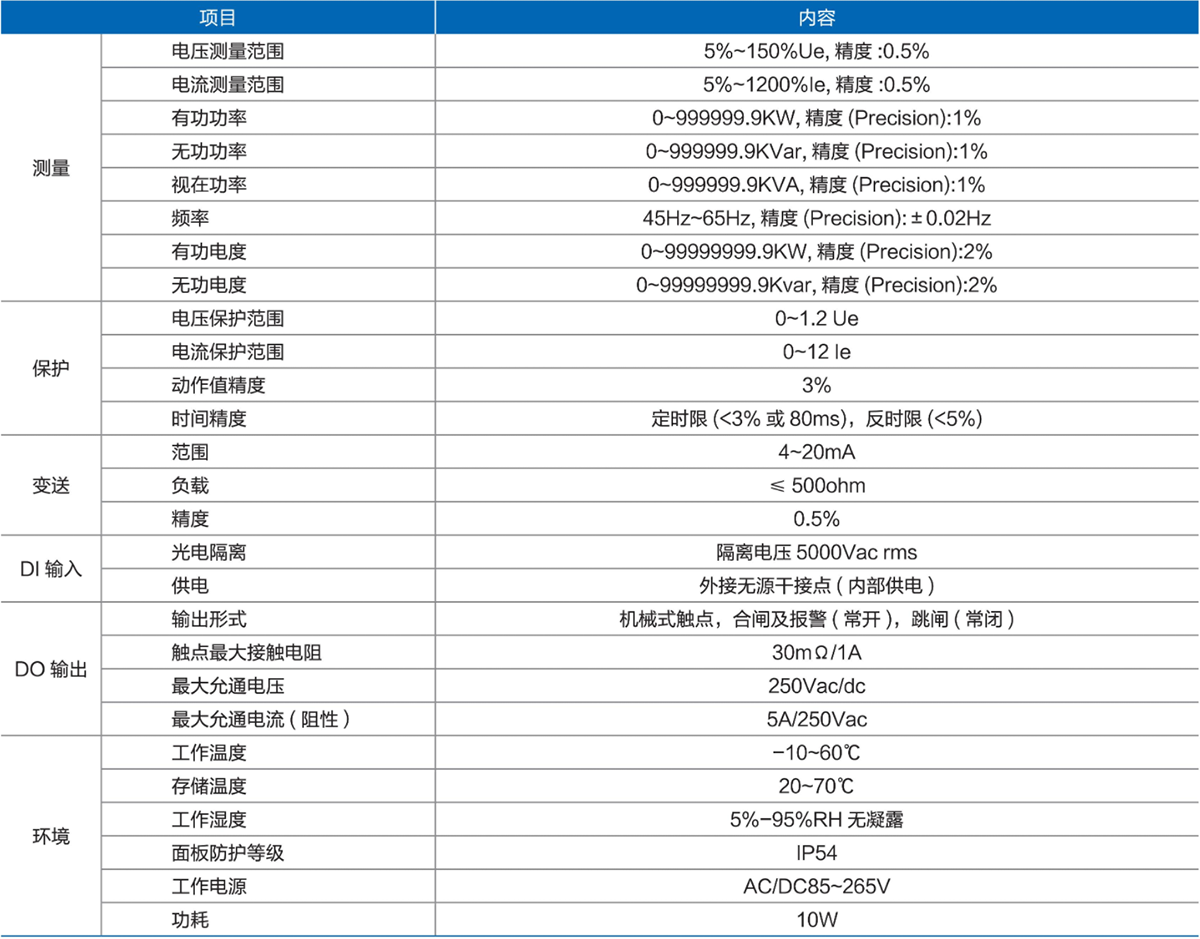

技术指标
功能及特点
■ 实时测量功能:Ua、Ub、Uc、Ia、Ib、IC、IO、P、Q、S、COSF、Freq、Ep、Eq
■ 开关量输入 :10 路开关量输入
■ 开关量输出 :6 路开关量输出
■ LED 指示 :6 路 LED 灯指示电机运行,故障及通讯
■ Ao 变送 :2 路 4~20mA 输出,负载≤ 500ohm
■ 通讯 :2 路 RS485,支持标准 Modbus-RTU

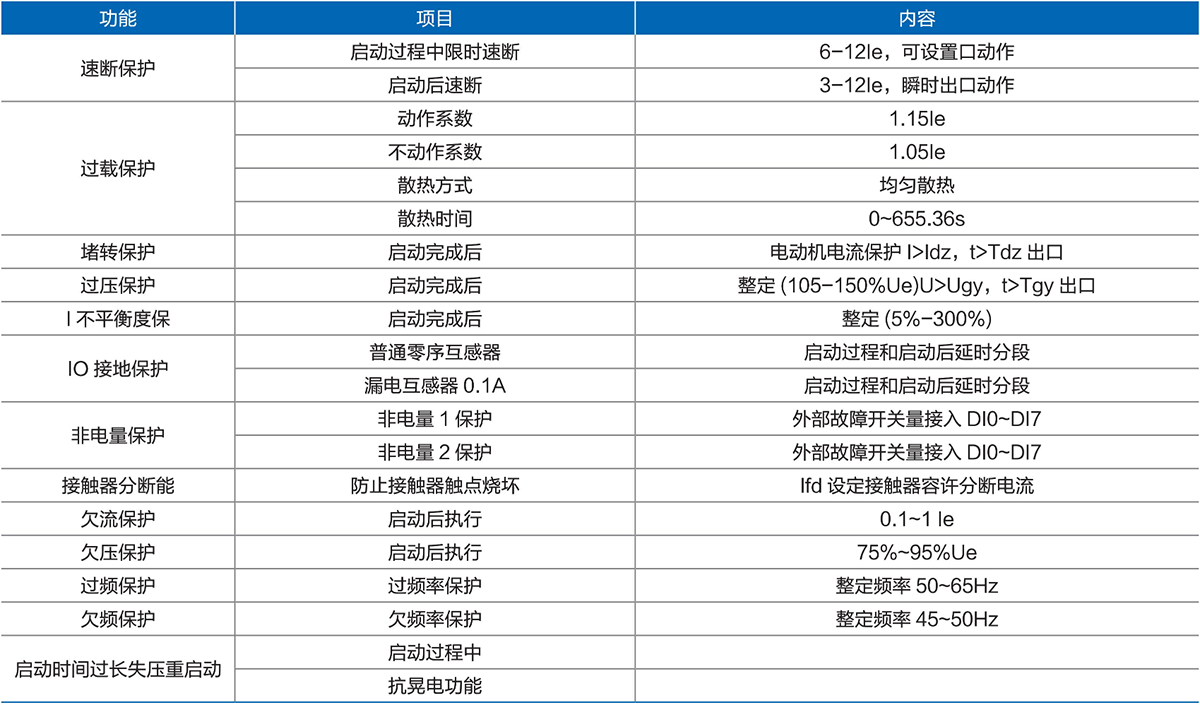

■ 继电保护
■ SOE 事件记录:50 条 SOE 事件记录
■ 电机启停方式空置率:支持就地 / 远方控制电机启停

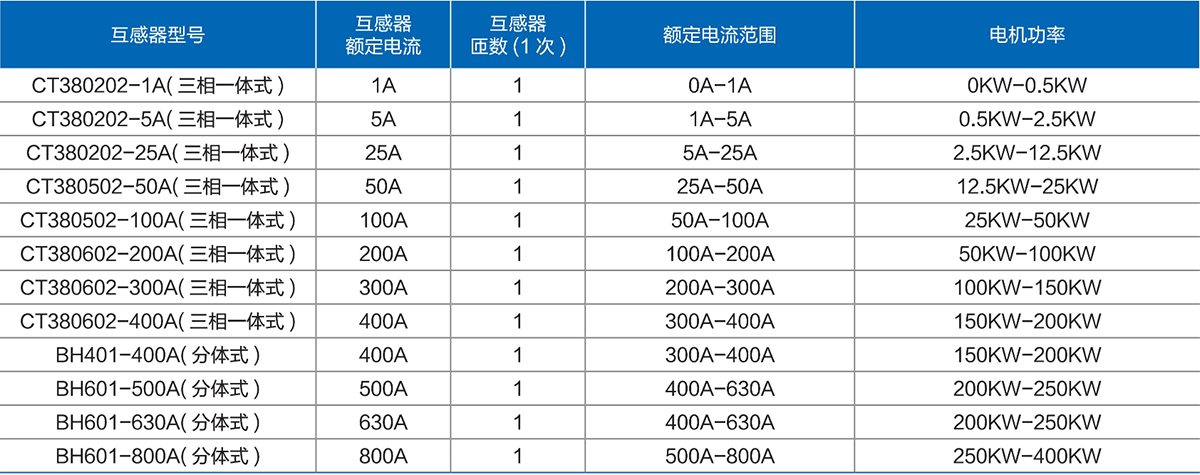

保护器额定电流选配

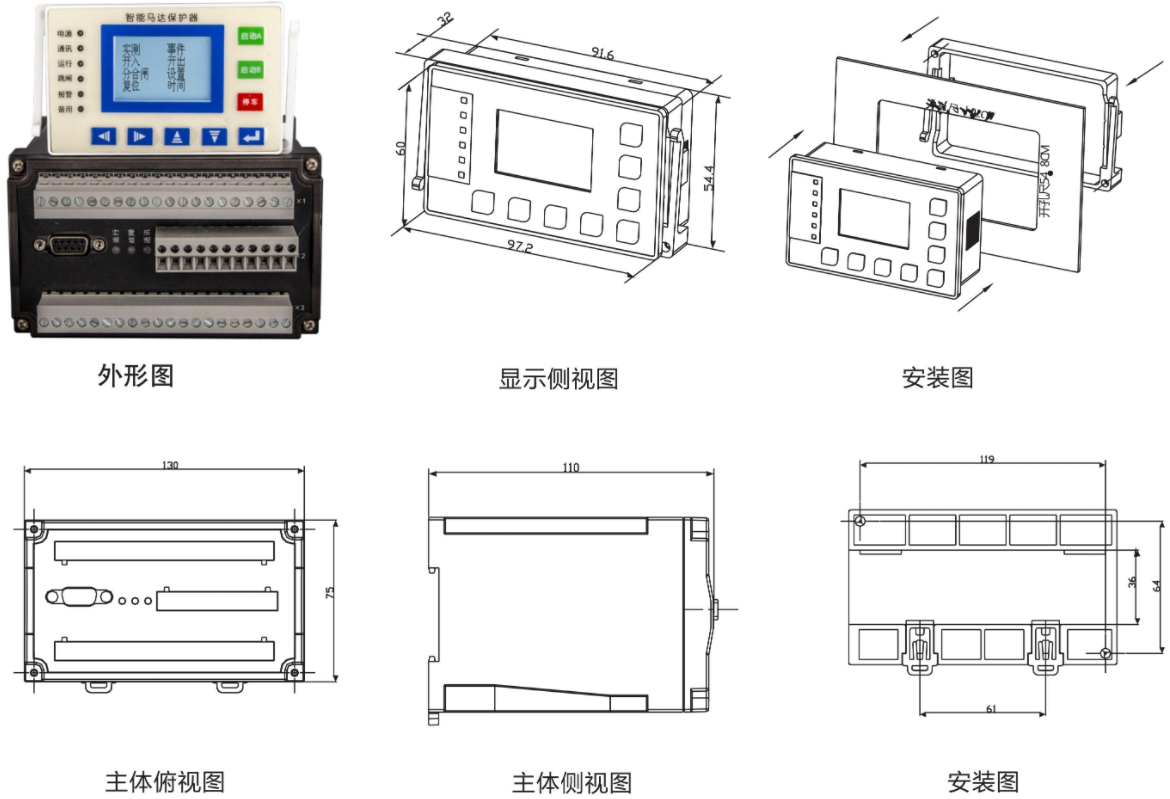

外形及安装尺寸

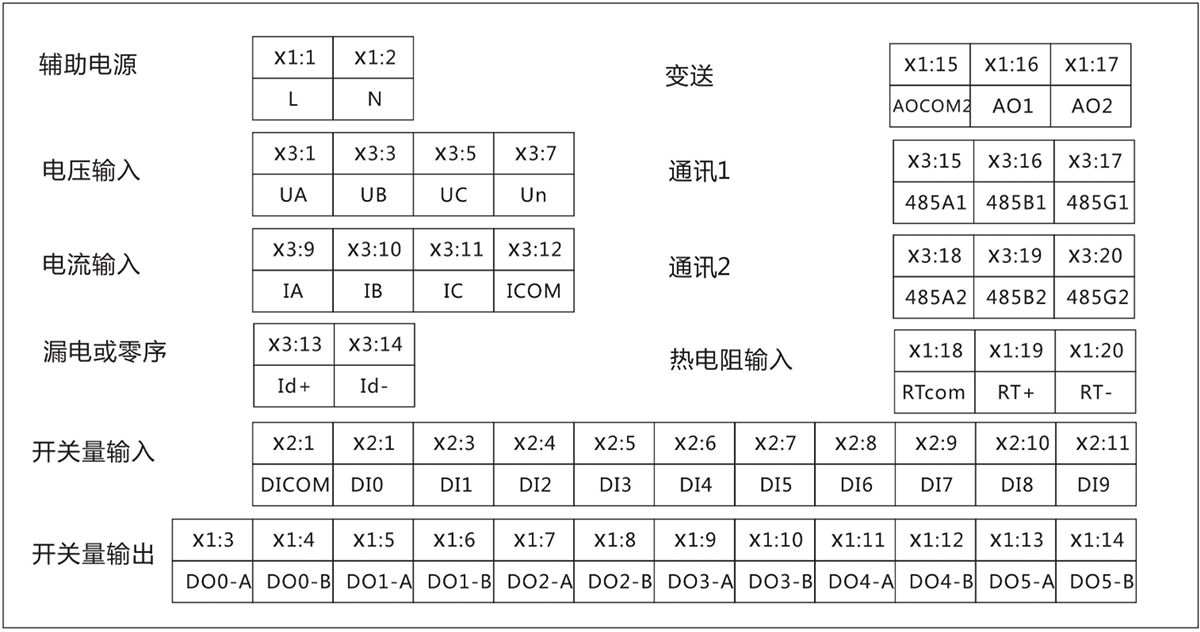

端子图
