概述:
电能质量分析仪采用现代数字信号处理芯片和高精度的电能计量芯片,能够精确稳定地测量三相电网中的所有常用电力参数:三相电压、三相电流、有功功率、无功功率、视在功率、电网频率、功率因数、电能、电压不平衡度、电流不平衡度、电压谐波、电流谐波、零序电流、有 4种费率8时段功能 ,并带有数字通迅接口、电能脉冲输出功能。
电能质量分析仪具有极高的性价比,可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集单元,已广泛应用于各种控制系统、SCADA 系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界不同 PLC、变频器、工业控制计算机等之间的组网通信。

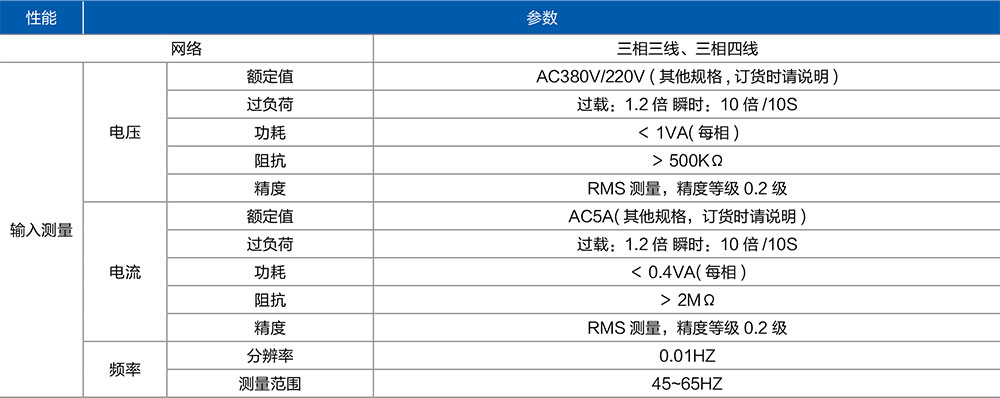

技术指标
功能及特点
■ 测量:三相相电压、线电压、电流、总有功功率、总无功功率、总功率因数、总视在功率、有功电能、 无功电能。
■ 全电参量、不平衡度、相位角及波形图,2-63 次谐波测量及显示
■ 显示:高清晰 LCD 中文液晶屏显示,可视度高。
■ 通讯:1 路 RS485 通讯功能,MODBUS-RTU 协议。
■ 输出:2 路电能脉冲输出 ( 脉冲常数 5000imp/kwh)。
■ 扩展:可直接从电压、电流互感器输入信号,现场可编程设置输入参数变比。
■ 选配:四路开关量输出、四路模拟量输出、四路开关量输入。

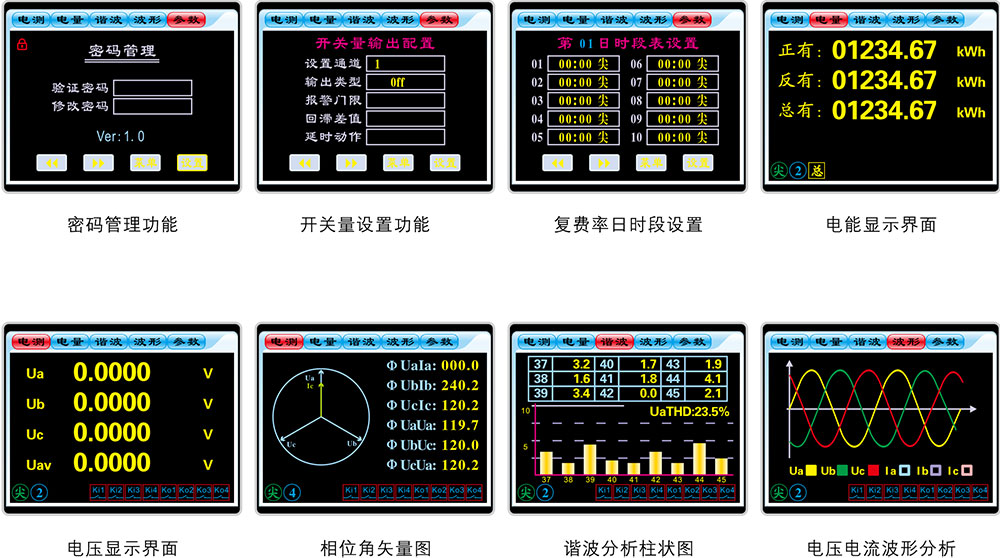

显示界面

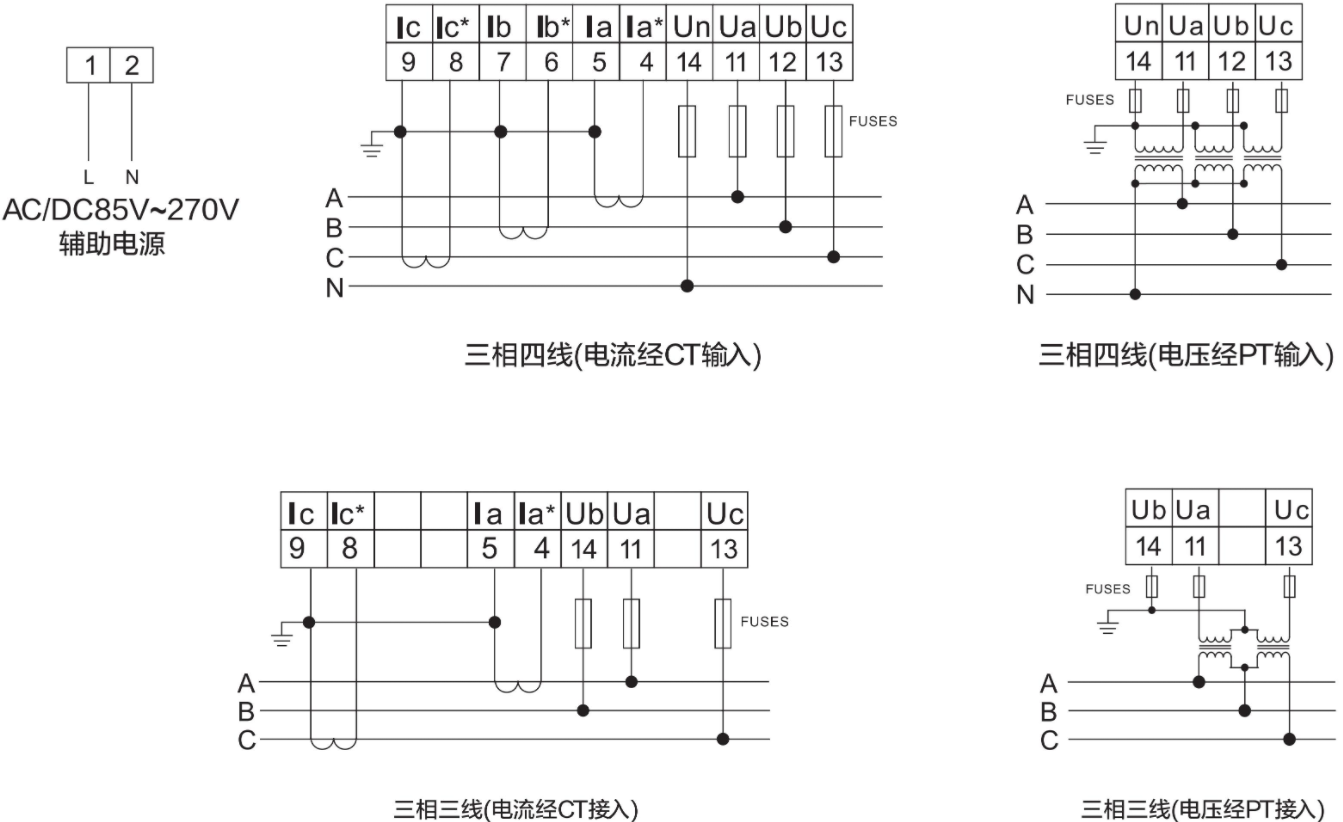

接线方式

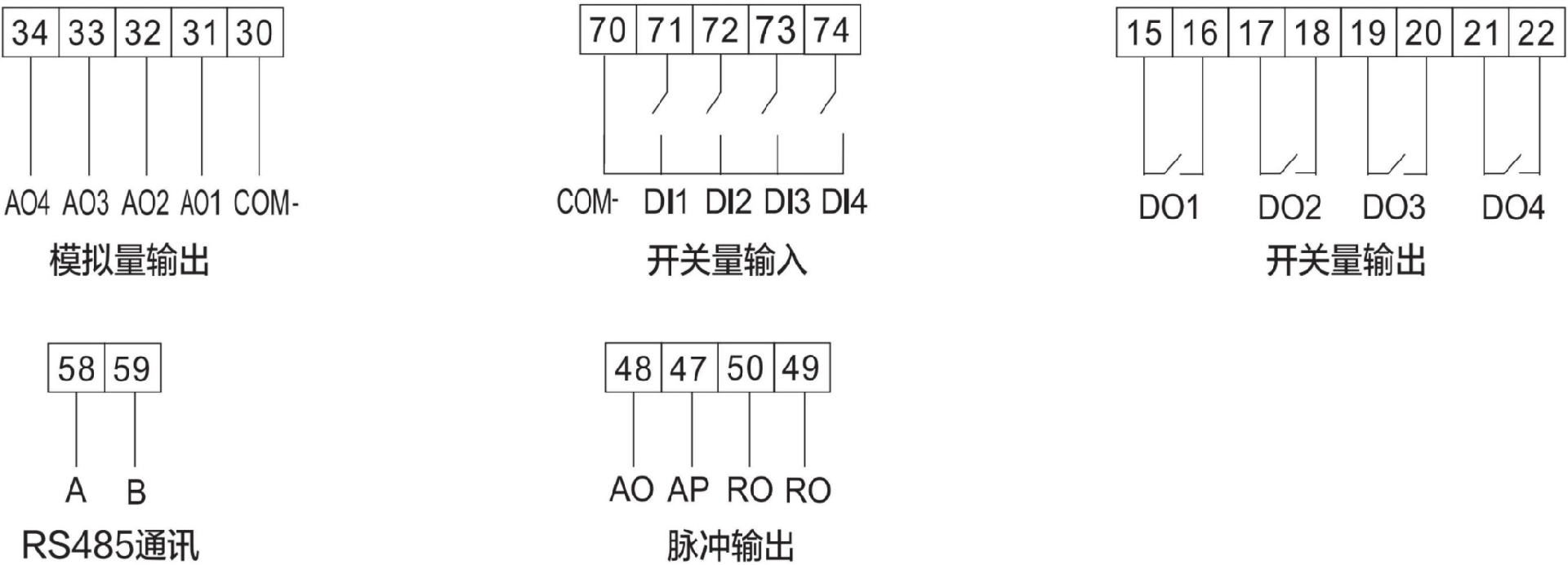

附加功能
