概述:
电气火灾监控仪是我司研制智能表计多年的经验研发的新型产品,具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输,实现LCD现场显示和远程RS-485数字通讯接口,采用MODBUS-RTU通讯协议。
配套NTC型温度传感器(选配),测温页面分为a、b页面,每个页面显示3条温度数据。
配套剩余电流互感器(选配),剩余电流报警门限值时,继电器触发报警产生事件记录。
可监测2~31次谐波(选配),
自带1路485通讯(标配),1路有功电能脉冲输出(标配),2DI(标配),2DO(标配)

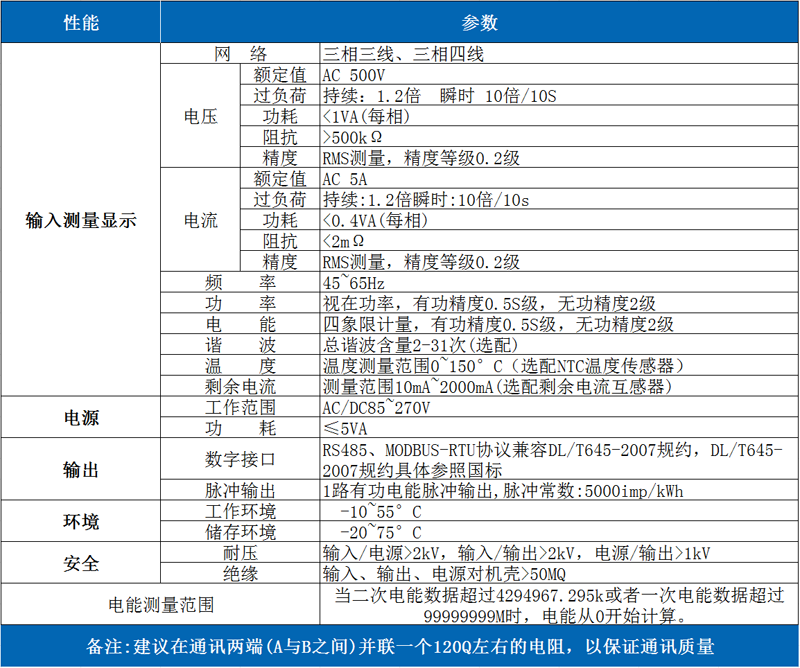

技术参数:
功能特点:
■ 测量(标配):三相电流、电压、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有 / 无功功率、分相功率因数、有功电能、无功电能
(选配:分相视在功率、三相电流不平衡度、三相电压不平衡度)
■ 6路温度测量(选配NTC温度传感器)可检测配电箱、线缆或线缆连接处的温度。当温度超过门限值,且持续时间达到设定的延时动作时间后,对应的继电器触发报警动作,并生成事件记录。
■ 剩余电流(选配剩余电流互感器1A/0.5mA)在线监测配电线路的剩余电流,当超过剩余电流报警门限值,且持续时间达到设定的延时动作时间后,对应的继电器触发报警动作,并生成事件记录。
剩余电流测量范围10mA~2000mA。
■ 2-31次总谐波(选配),
■ 复费率功能(选配)6时区、6时段,有4个费率,尖、峰、平、谷针对费率号1、2、3、4。
■ 电能脉冲输出(标配)提供1路有功电能。
■ 开关量输出/输入(标配):提供2路开关量输出、2路开关量输入
■ 1路485通讯:MODBUS-RTU协议
■ 事件记录:当继电器报警或复位时,产生事件记录,可保存前100条事件记录。
■ 日历时间(选配):显示当前年月日例:2019年11月21日8点37分23秒。

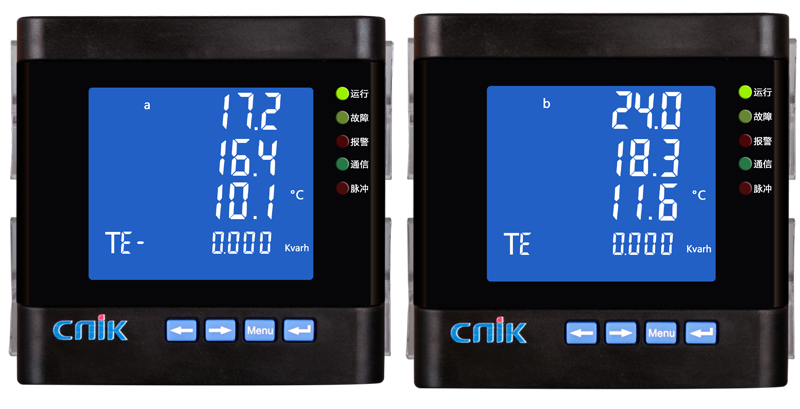

页面显示
温度:
a /b页面共显示6路温度
配套产品

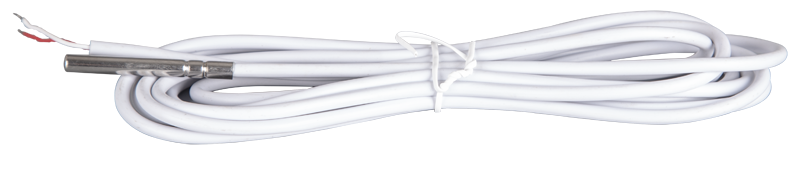

名称:NTC温度传感器
概述:测配套使用我司提供的NTC型温度传感器,可检测配电、线缆或线缆连接的温度。温度超过门限值且持续时间达到设定的延时动作时间后,对应的继电器触发报警动作,且产生事件记录。温度传感器的安装必须稳固,防止跌落造成线路短路。
温度测量范围0~150℃

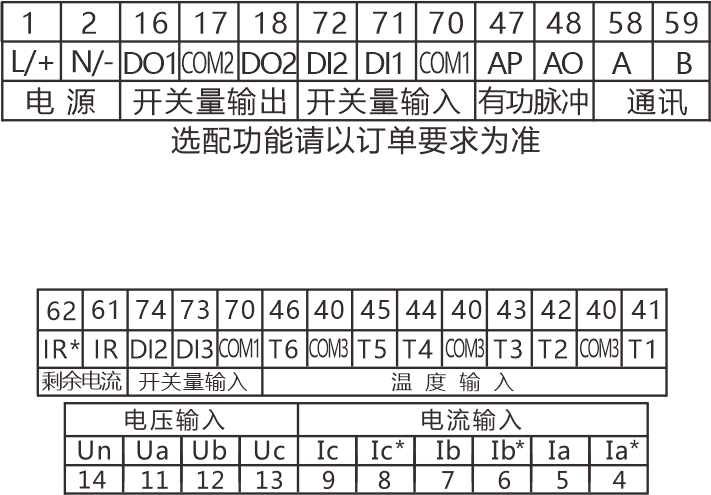

接线方式
