智能数显仪表(嵌入式)
单相交流电压表
单相交流电压表对电压的电参数测量和显示,通过面板设置倍率。

概述

  单相交流电压表适用于电力电网、自动化系统中对电压的电参数测量和显示,通过面板设置倍率,直观显示系统一次运行电参数,具有精度高、稳定性好、抗震动等优点,可直接替代原有指针式仪表。

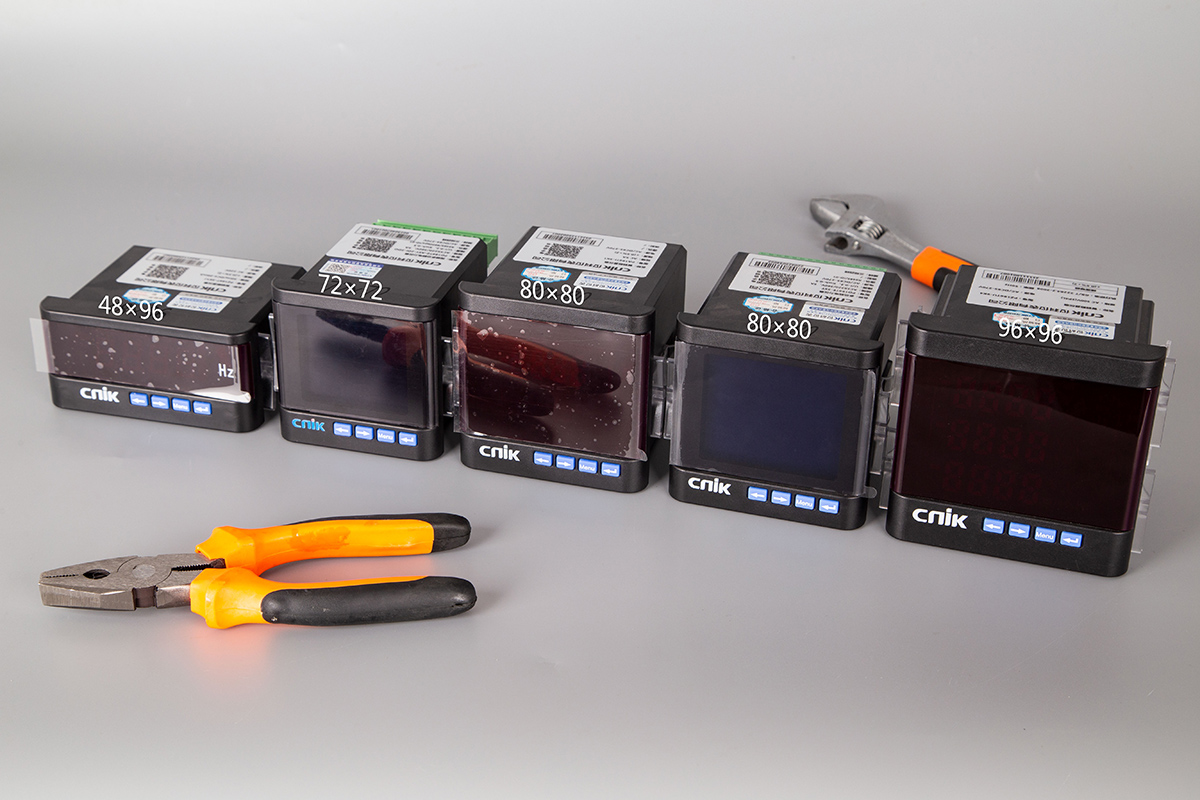

外形尺寸:96×96/80×80/72×72/48×96

开孔尺寸:91×91/76×76/67×67/44×92           单位mm(毫米)

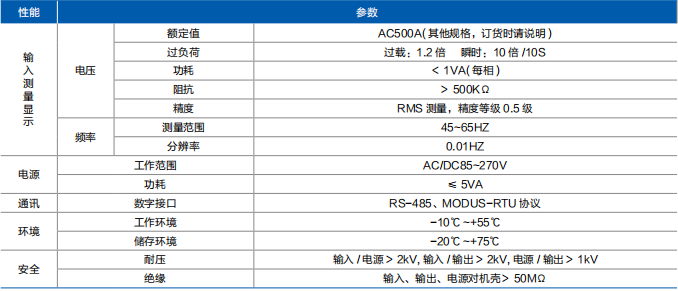

技术指标



功能及特点

■ 测量:单相电压

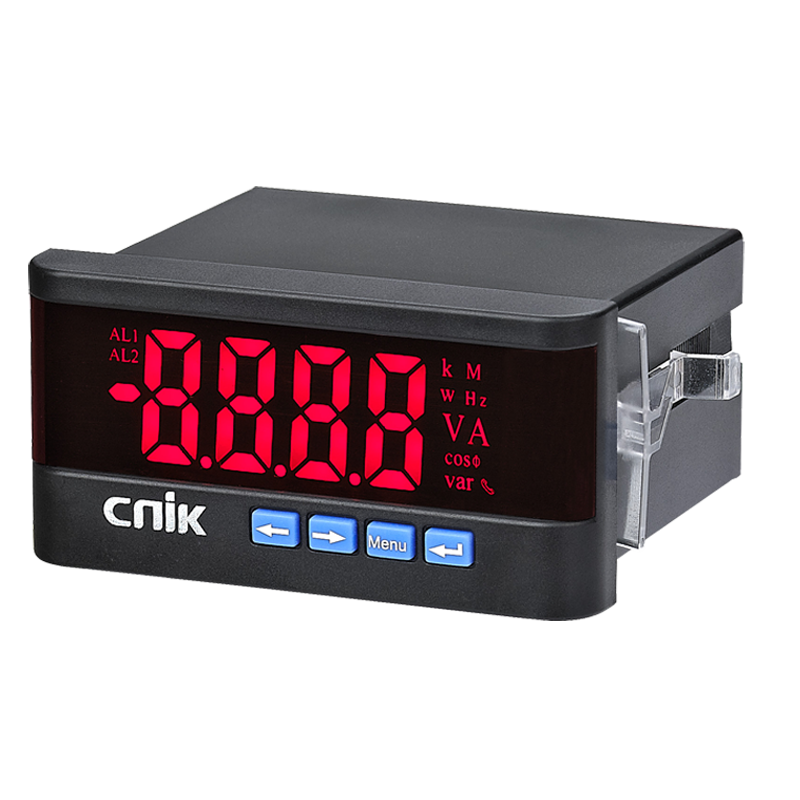

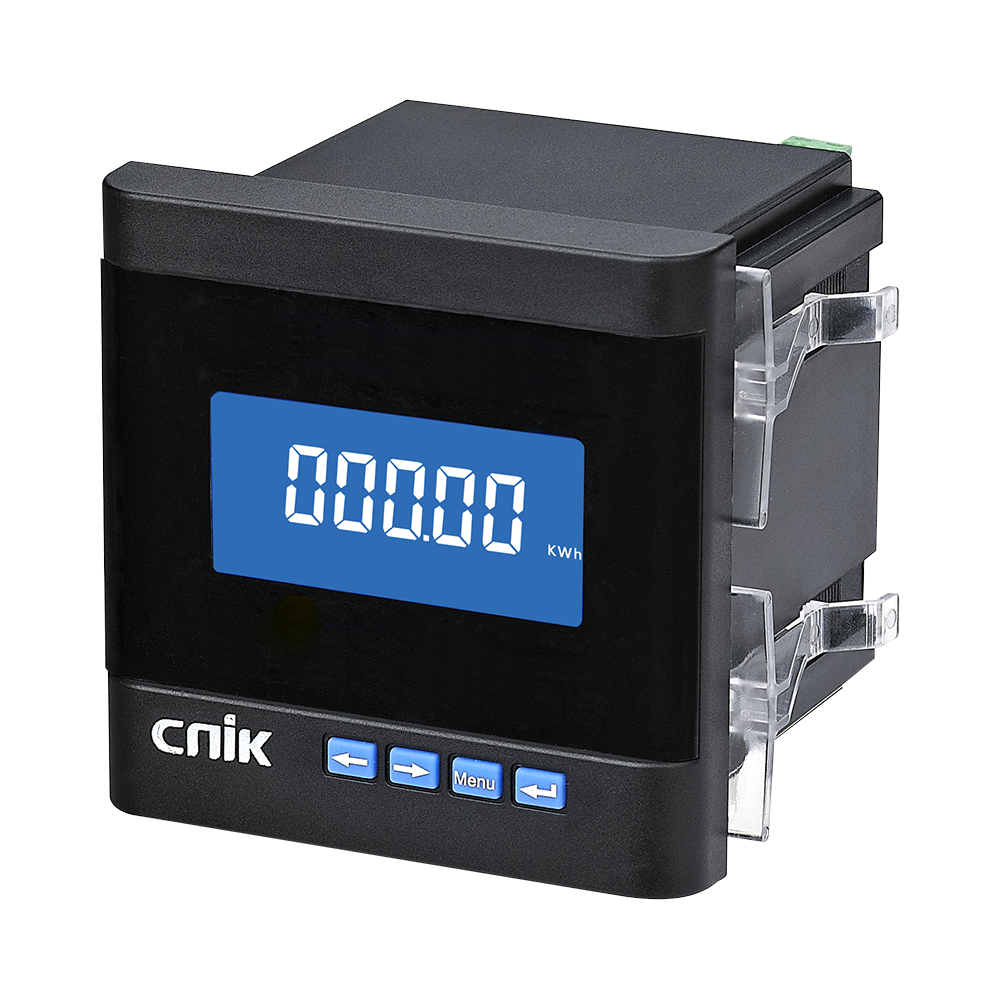

■ 显示:一排数码管(LED)显示 /STN 蓝屏、宽视角、高品质、高清晰 LCD 液晶屏显示

■ 通讯:RS485 通讯,MODBUS-RTU 协议,具有组网通信功能

■ 输入:2 路开关量输入(2DI)

■ 输出:2 路开关量输出(2DO)、1 路模拟量输出(1AO)

■ 扩展:AC500V 以上需配电压互感器

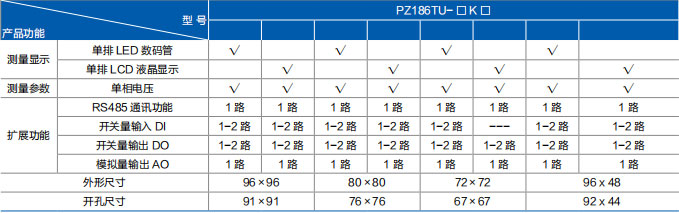

选型

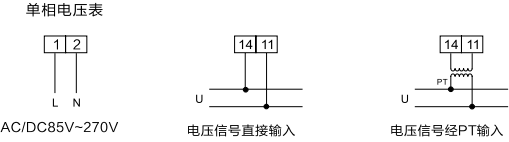

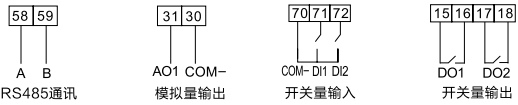

接线方式


附加功能

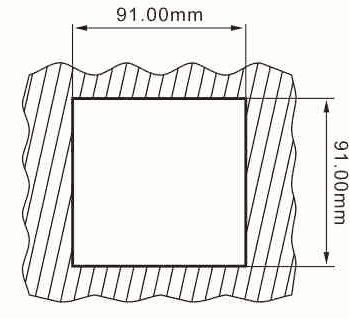

安装尺寸

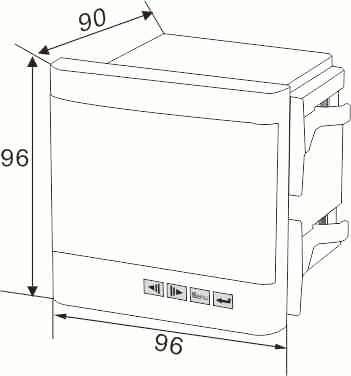

外形尺寸
