智能数显仪表(嵌入式)
直流电测仪表
对直流电流、直流电压的电参数测量和显示,通过面板设置倍率

概述

  直流电测仪表是我司经多年研发经验研制的新型仪表产品,适用于电力电网、自动化系统中对电流、电压的电参数测量和显示。通过面板设置倍率,直观的显示系统一次侧运行电参数,具有精度高、稳定性好、抗震动等优点,可直接替代原有的指针式仪表。



外形尺寸:96×96/80×80/72×72/48×96

开孔尺寸:91×91/76×76/67×67/44×92           单位mm(毫米)


技术指标


功能及特点

■ 测量:直流电压、直流电流

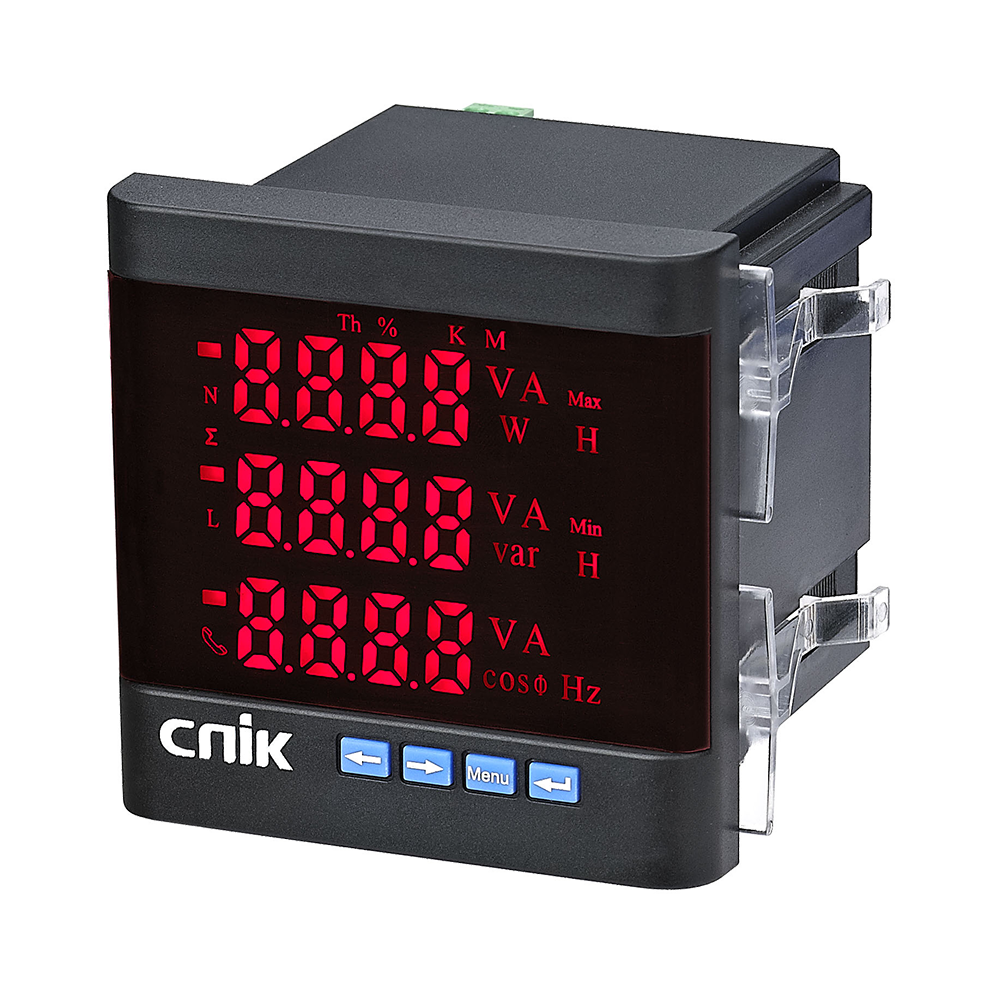

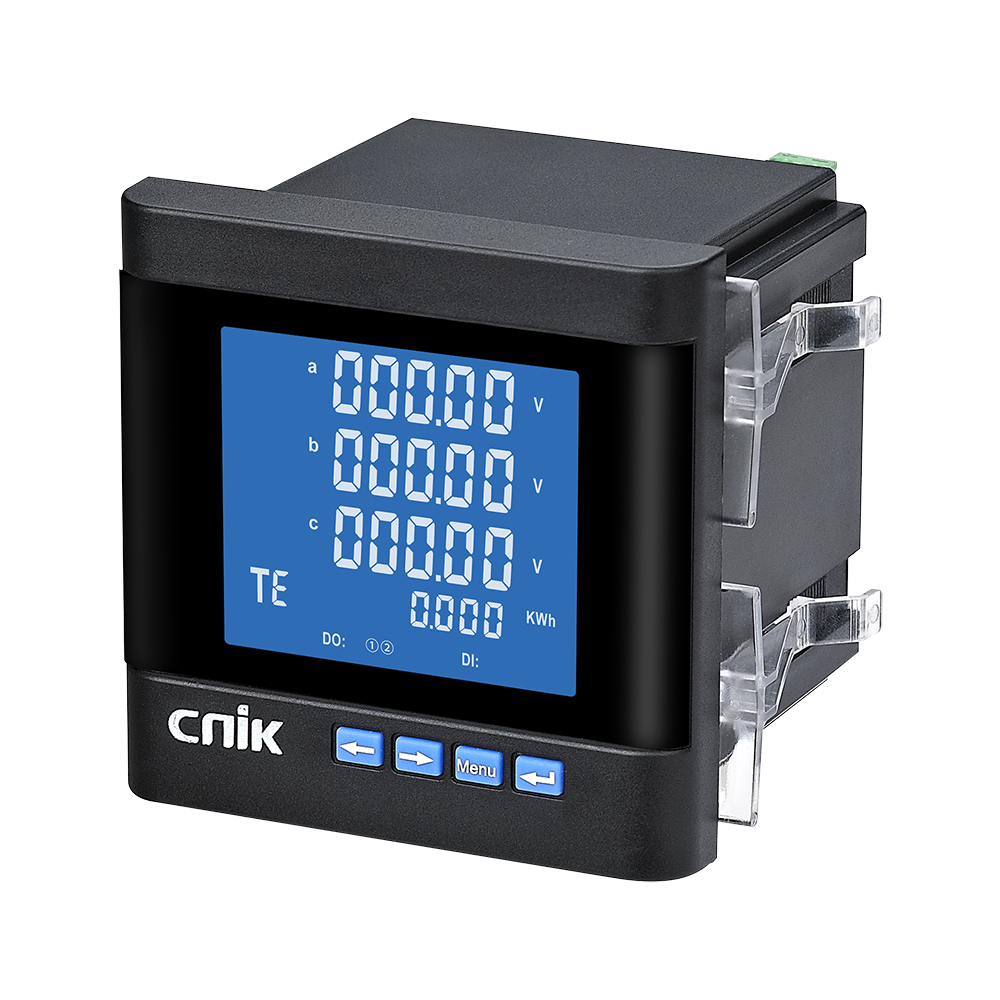

■ 显示: 一体式数码管(LED)显示,STN 蓝屏、宽视角、高品质、高清晰 LCD 液晶屏显示

■ 通讯:RS485 通讯,MODBUS-RTU 协议,具有组网通信功能

■ 输入:二路开关量输入(2DI)

■ 输出:二路开关量输出(2DO)、三路模拟量输出(3AO)

选型

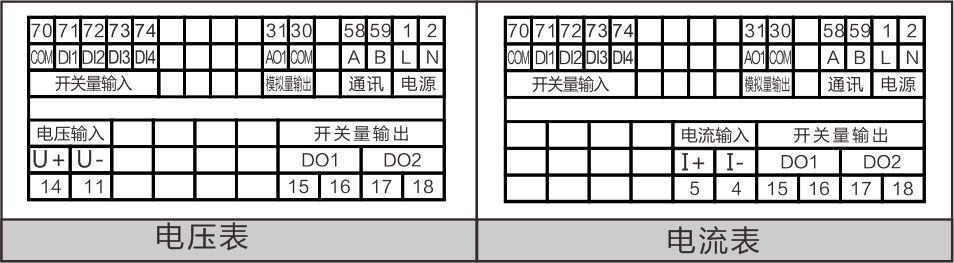

接线方式

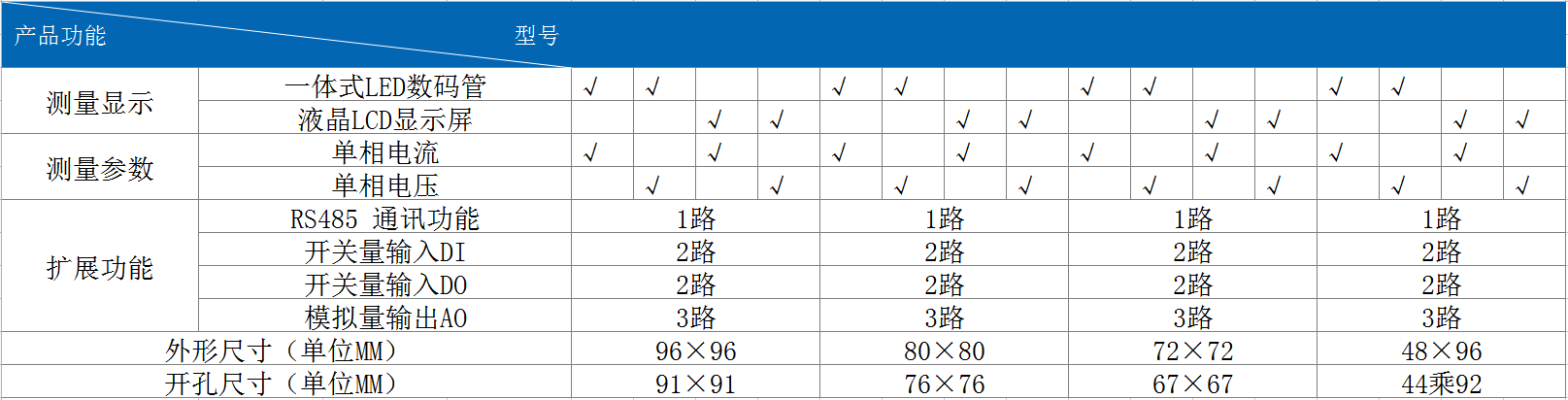

附加功能




安装尺寸





外形尺寸
