智能数显仪表(嵌入式)

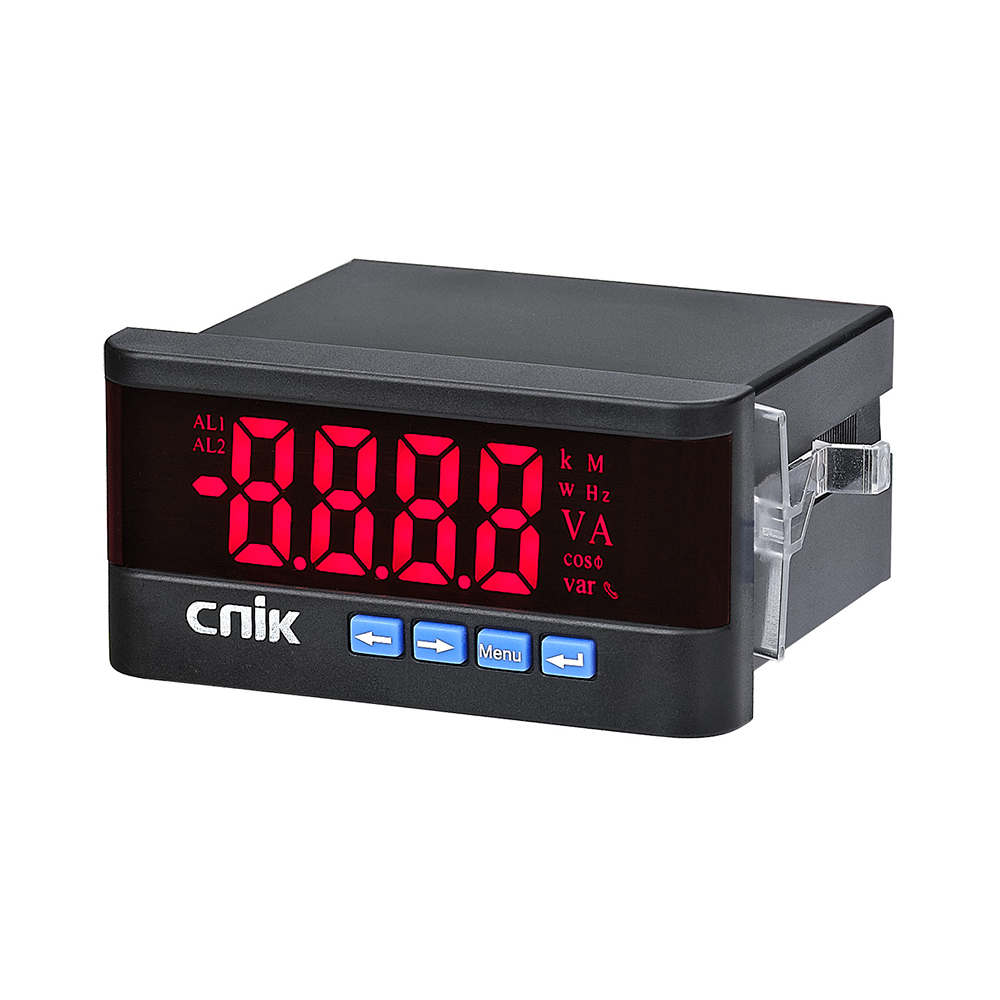

智能模拟量显示表
不同传感器显示频率、转速计数、压力、流量、重量、温度、湿度的数字显示。

概述

模拟量显示表(传感器显示专用表)适用于各种具有线性输出特性的传感器或其它测量设备将接收到的模拟量信号转换成某个特定范围的数字显示,如电压、电流、频率、转速、计数、压力、流量、重量、温度、湿度。具有小数点设定、比率、量程及零点调整,可通过面板按键设置编程及倍率。具有模拟变送输出功能4~20mA带铺助电源输出+12V或+24V。

外形尺寸:96×96/80×80/72×72/48×96

开孔尺寸:91×91/76×76/67×67/44×92           单位mm(毫米)

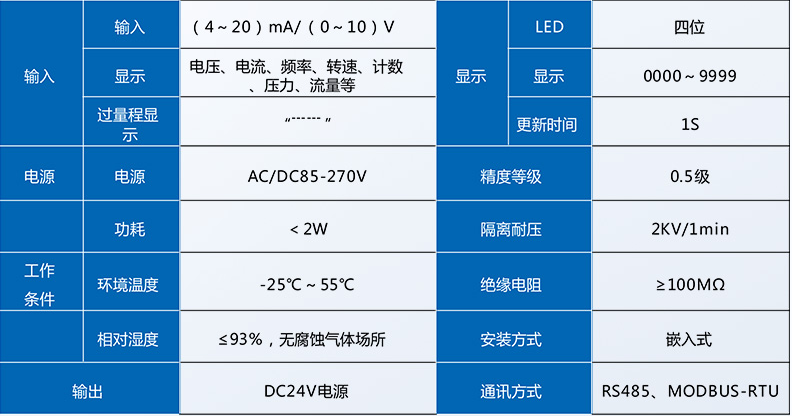

技术指标


功能及特点

■接入不同类型传感器可显示电压、电流、频率、转速计数、压力、流量、重量、温度、湿度的数字显示。

■通讯:1路RS485接口,MODBUS-RTU协议。

■输出:DC24V电源。

■扩展:2路开关量输入(2DI)、2路开关量输出(2DO)1路模拟量输出(1AO)。

■显示:LED数码管显示或LCD液晶显示。

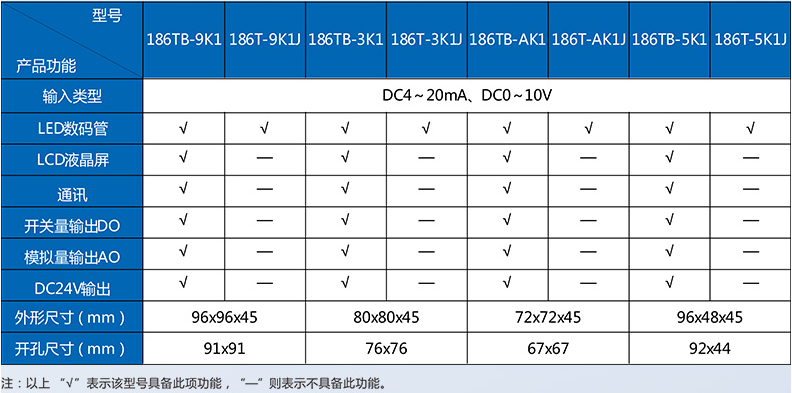

选型

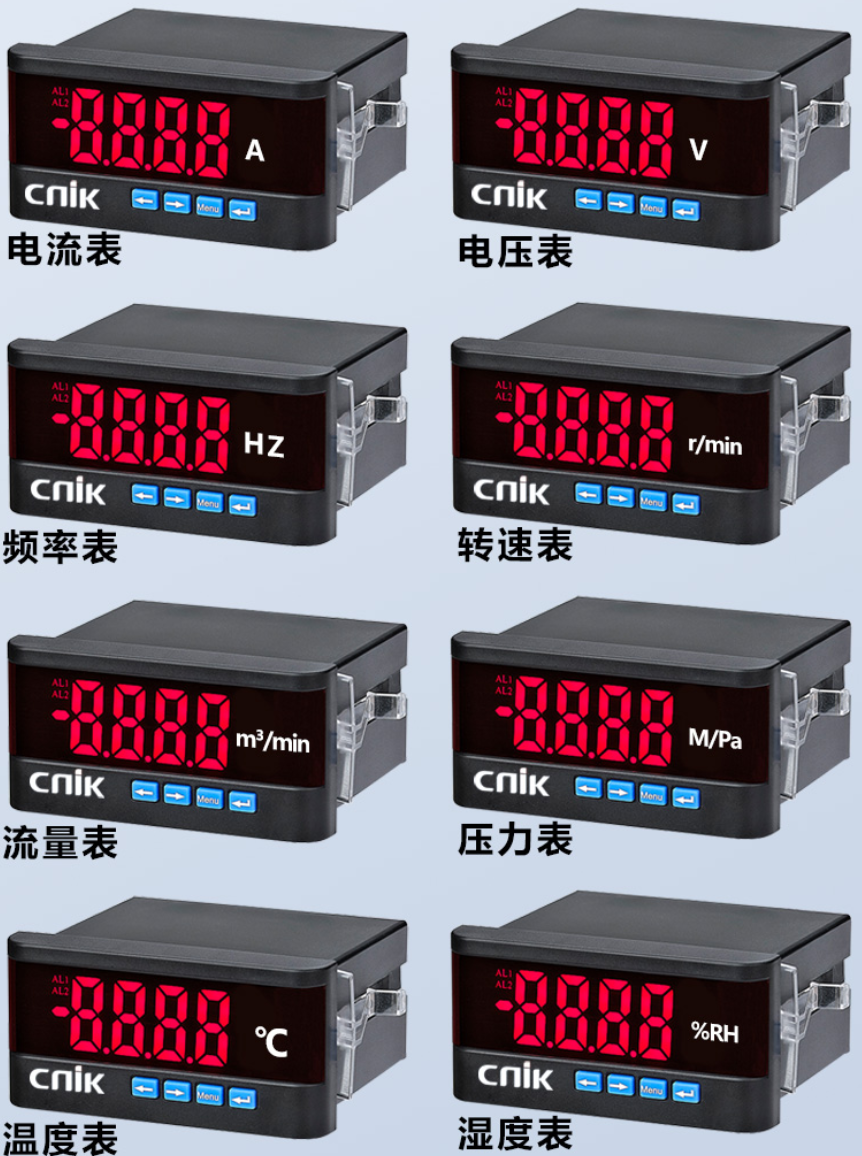

产品应用

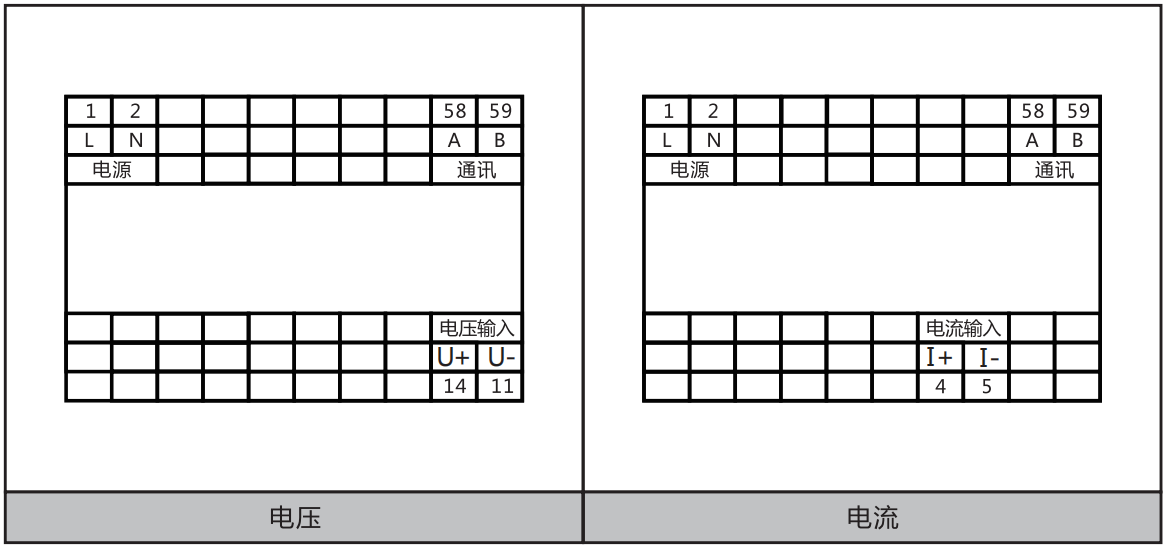

接线方式


附加功能


安装尺寸





外形尺寸
