概述
高精度整五位单相显示仪表是一种具有可编程测量、显示、数字通讯等功能的电力仪表。能够完成电量测量、数据显示、采集及传输，能够高精度测量：单相电压或单相电流，并带有标准的RS485通讯接口，MODBUS-RTU通讯协议，实现5位数码管高精度显示和远程数字通讯，可以选配2路开关量输入、2路开关量输出以及1路模拟量输出功能，可实现本地或远程的开关信号检测和控制功能。

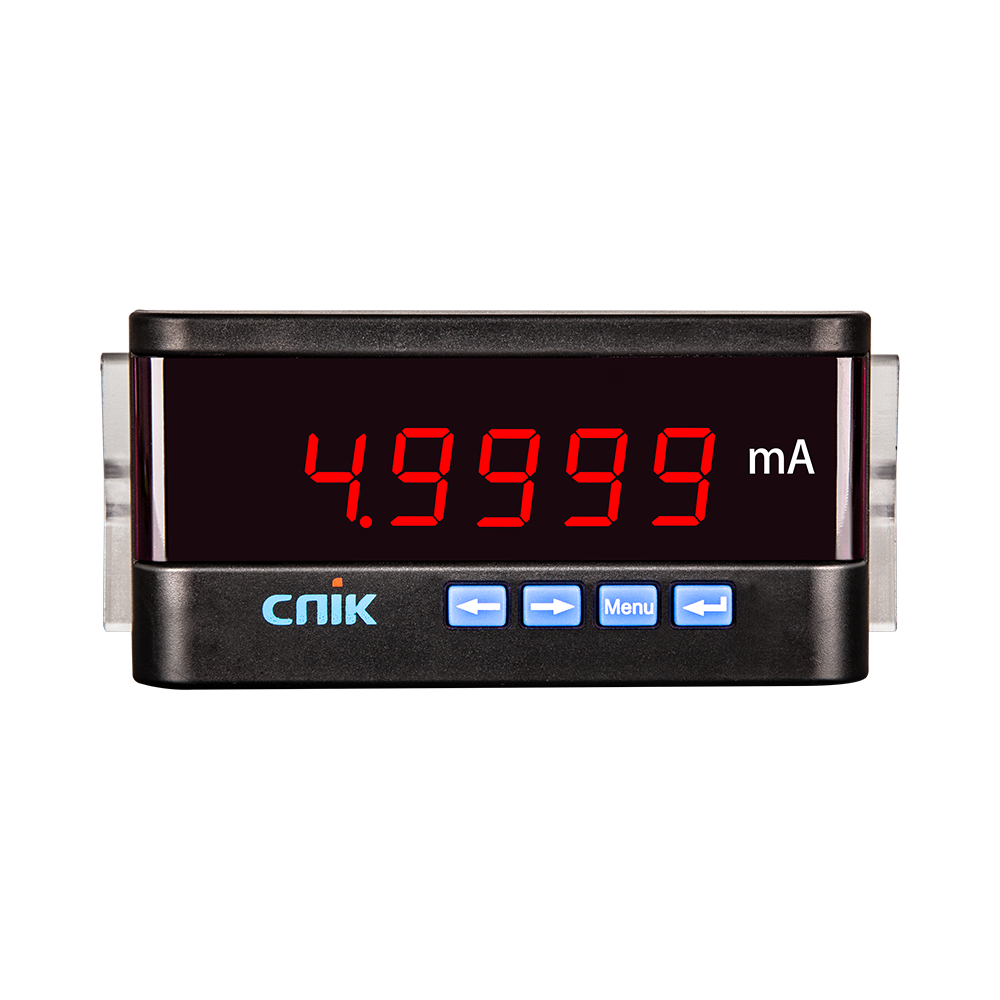

5位数码管高精度显示。
外形尺寸：48×96
开孔尺寸：44×92 单位mm(毫米)

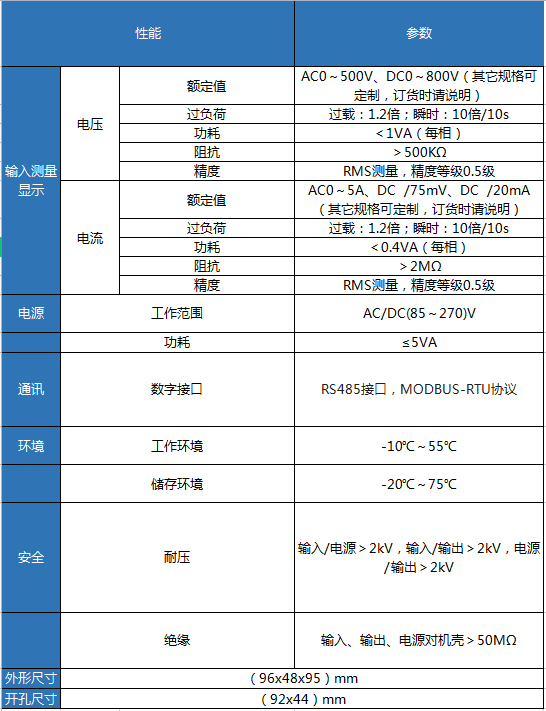

技术指标
功能及特点
■测量：单相交/直流电压或单相交/直流电流。
■显示：整5位LED数码管显示，分辨力高。
■通讯：1路RS485接口，MODBUS-RTU协议。
■扩展：2路开关量输入（2DI）、2路开关量输出（2DO）、1路模拟量输出（1AO）。
■端子：7.68mm间距大螺钉端子，接线牢固可靠。
■ 扩展：可直接从电压、电流互感器输入信号，现场可编程设置输入参数变比。

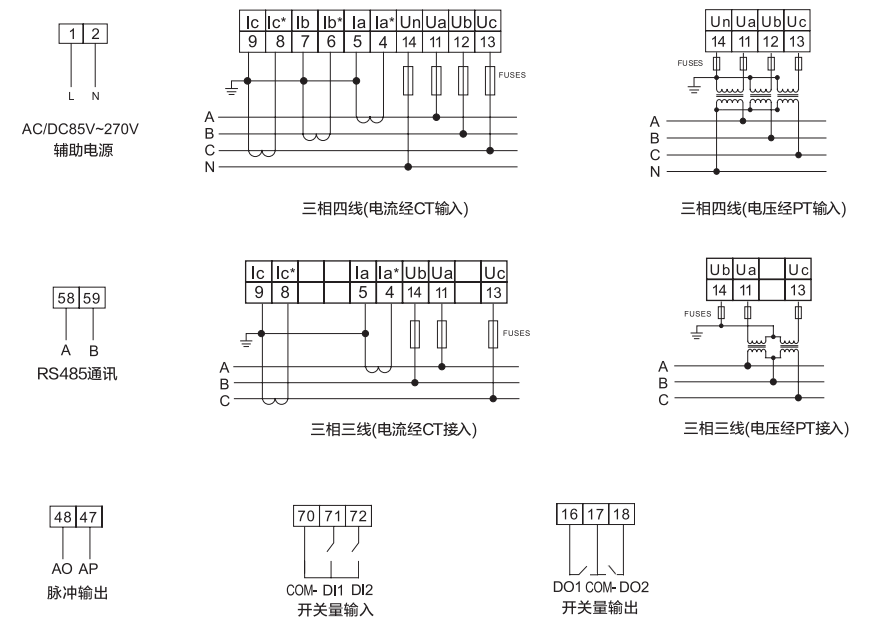

产品接线图
