智能数显仪表(嵌入式)

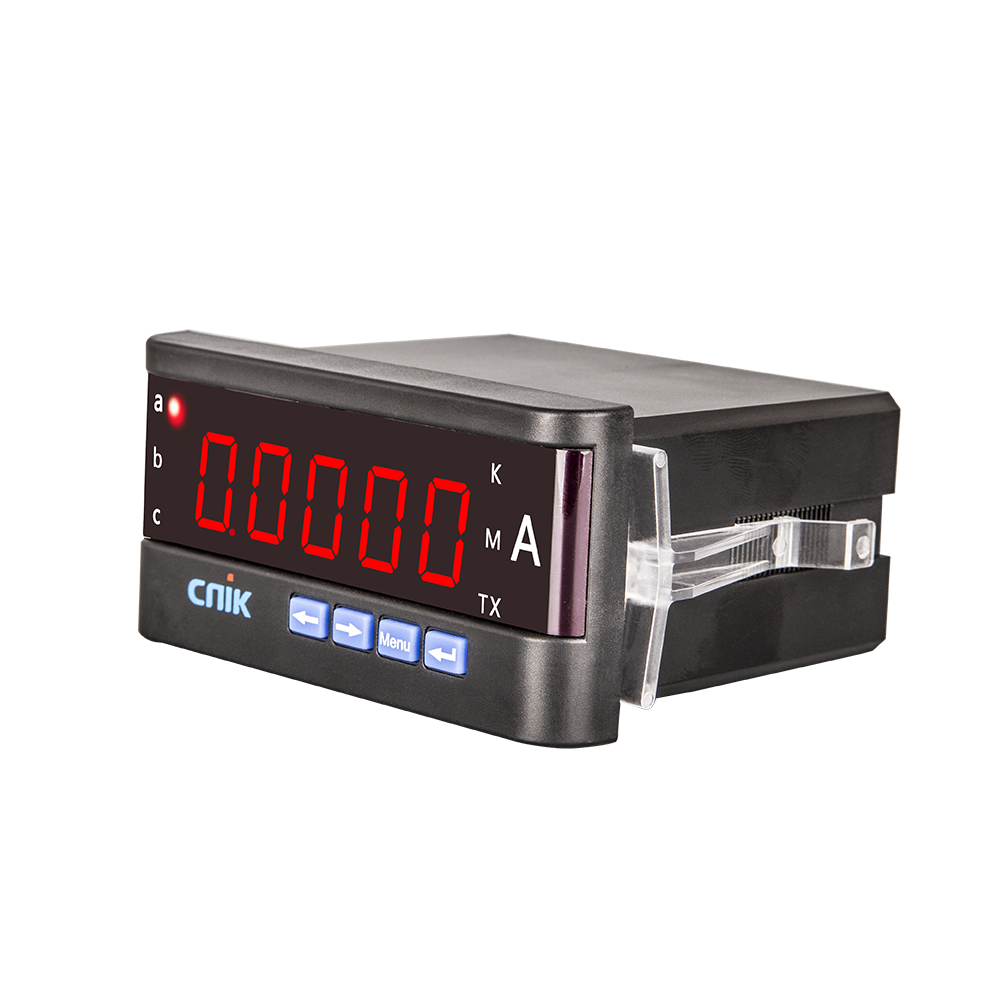

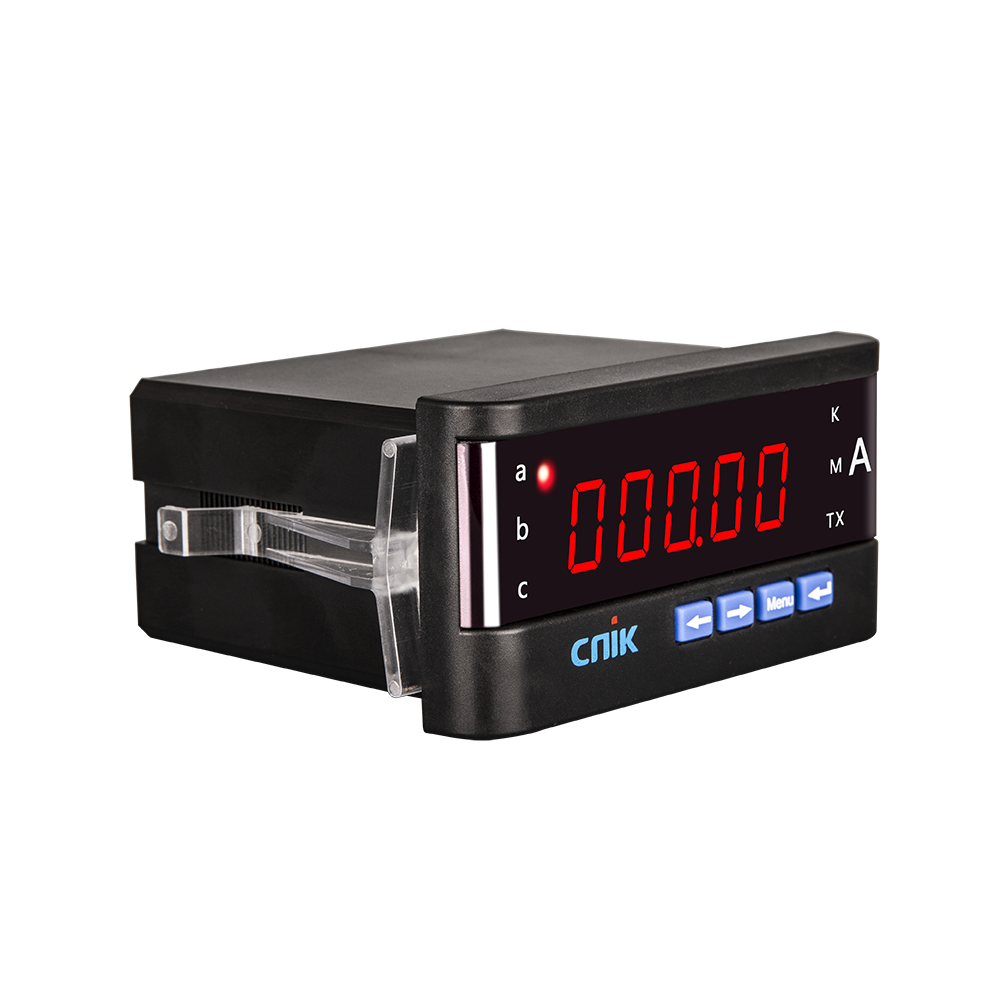

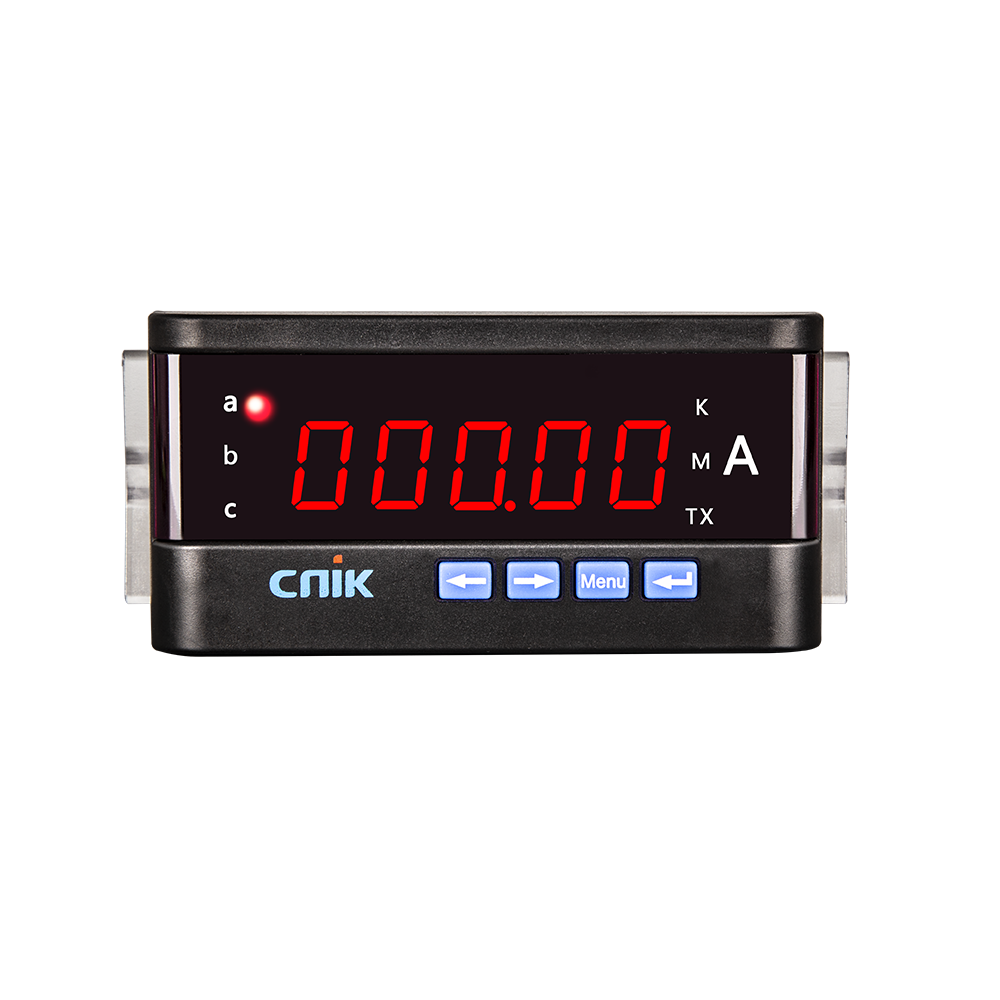

高精度轮回显示三相仪表
(三相电流、电压)单排数码管通过按键调整或自动轮显三排数据。

概述

高精度轮回显示三相仪表是一种具有可编程测量、显示、数字通讯等功能的电力仪表。能够完成电量测量、数据显示、采集及传输,能够高精度测量:三相电压或三相电流,并带有标准的RS485通讯接口,MODBUS-RTU通讯协议,实现5位数码管高精度显示和远程数字通讯,可以选配2路开关量输入、2路开关量输出以及1路模拟量输出功能,可实现本地或远程的开关信号检测和控制功能。

5位数码管高精度显示。

单排数码管通过按键调整或自动轮显三排数据。

 外形尺寸:48×96

 开孔尺寸:44×92           单位mm(毫米)

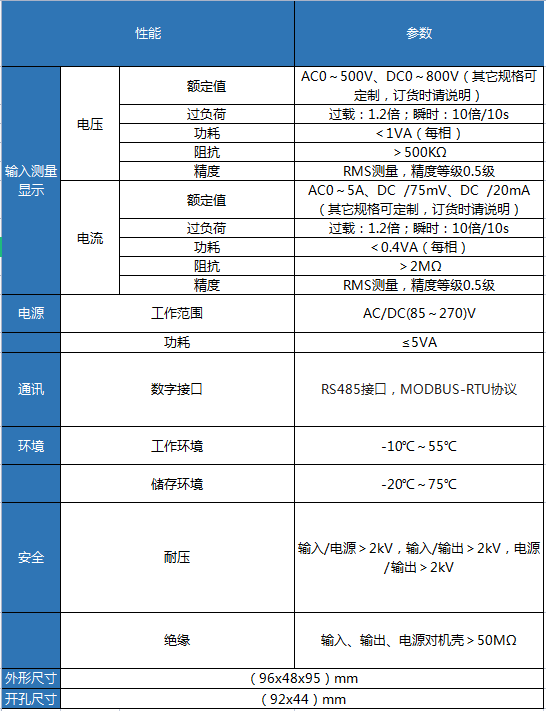

技术指标


功能及特点

■测量:三相电流、三相电压。

■显示:整5位LED数码管显示,分辨力高。

■通讯:1路RS485接口,MODBUS-RTU协议。

■扩展:2路开关量输入(2DI)、2路开关量输出(2DO)、1路模拟量输出(1AO)。

■端子:7.68mm间距大螺钉端子,接线牢固可靠。

■ 扩展:可直接从电压、电流互感器输入信号,现场可编程设置输入参数变比。

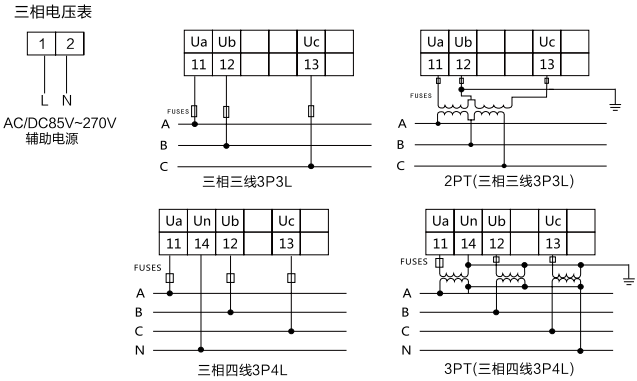

产品接线图
