智能数显仪表(嵌入式)
单相功率因数表
单相功率因数表适用于电力电网、自动化系统中对功率因数的电参数测量和显示,通过面板设置倍率

概述

单相功率因数表适用于电力电网、自动化系统中对功率因数的电参数测量和显示,通过面板设置倍率,直观显示系统一次侧运行点参数,具有精度高、稳定性好、抗震动等优点,可直接替代原有指针式仪表。

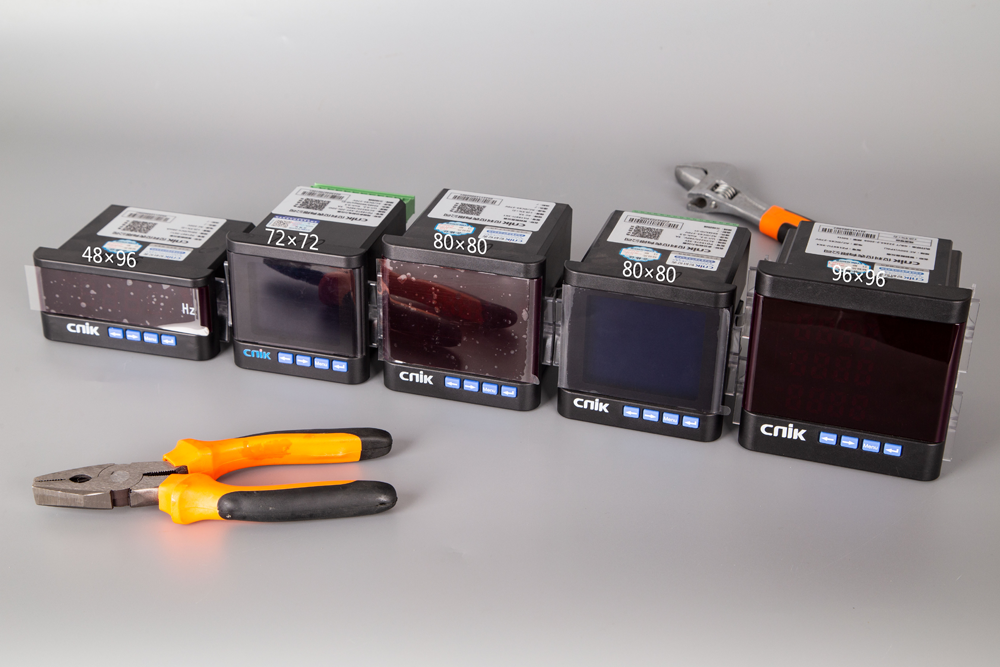

外形尺寸:96×96/80×80/72×72/48×96

开孔尺寸:91×91/76×76/67×67/44×92        单位mm(毫米)

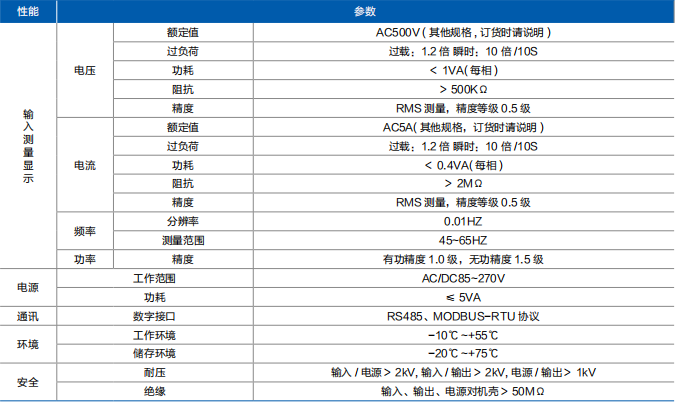

技术指标



功能及特点

 测量:单相功率因数

 显示:一排数码管(LED)显示 或液晶显示(LCD)

 通讯:RS485 通讯,MODBUS-RTU 协议,具有组网通信功能

 输入:2 路开关量输入(2DI)

 输出:2 路开关量输出(2DO)、1 路模拟量输出(1AO)

 扩展:AC5A 以上外配电流互感器、AC500V 以上外配电压互感器

选型

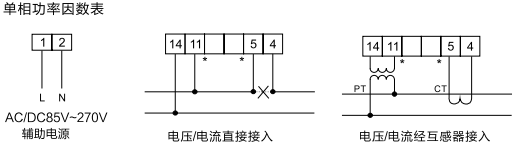

接线方式

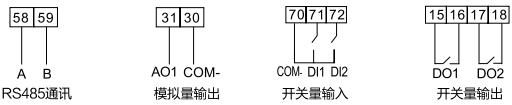

附加功能

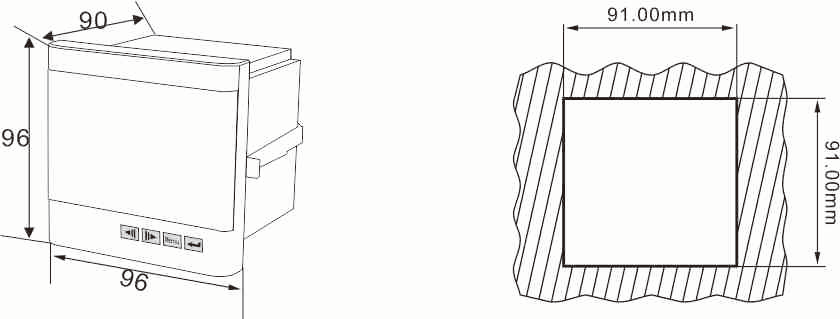

安装尺寸










 外形尺寸
