电子式电能表(导轨式)

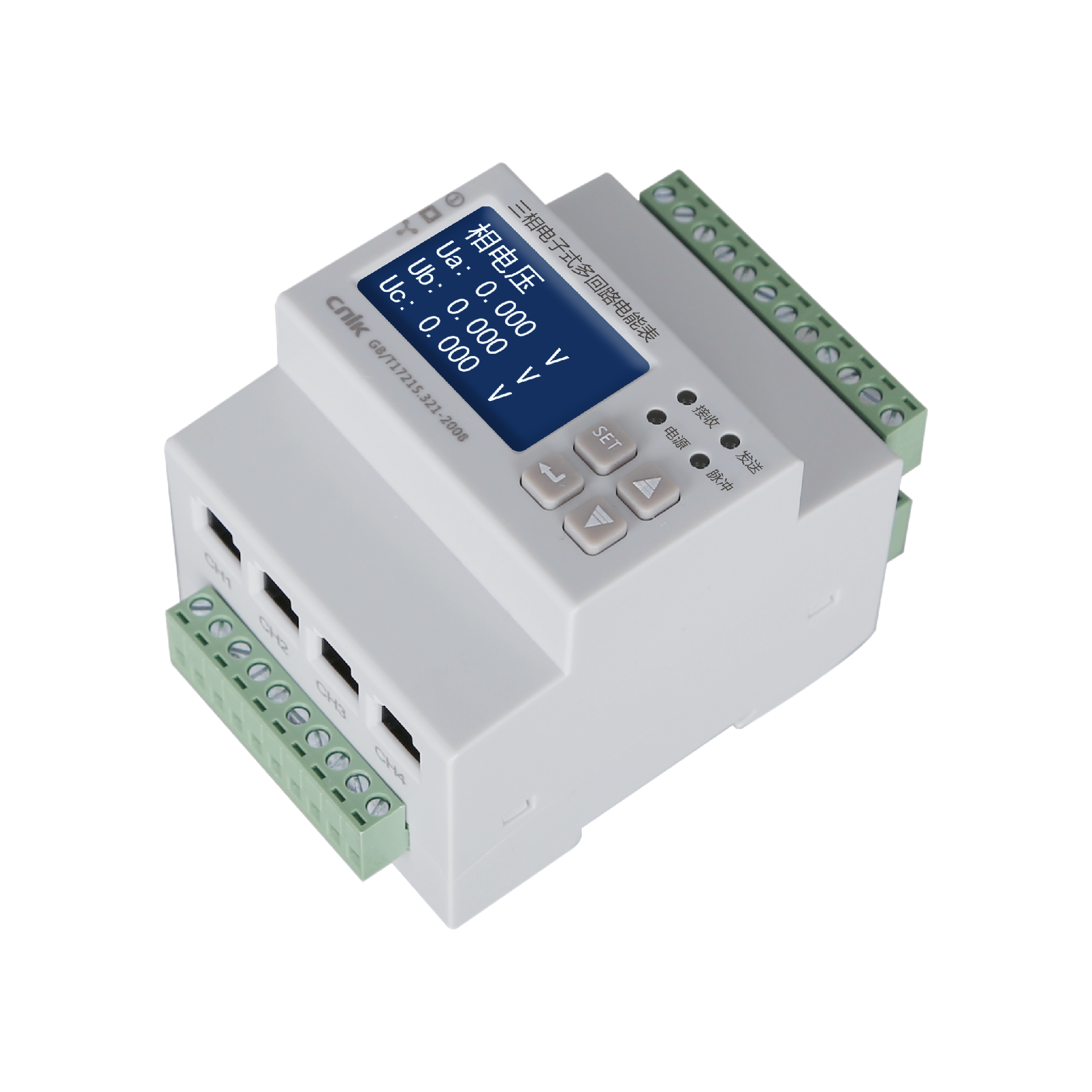

三相多回路免拆线电能表
最多可测4个三相回路的全电量参数,可监测电压、电流总谐波及2~31次分谐波,且可选配2DI、2DO。外置开口式电流互感器,方便接线。使用LCD液晶点阵屏,中文汉显。可选配外置互感器(最多可接12个互感器)

概述

 随着国家的高速发展,早期工程已不满足当下的电能需求,改造工程极其不易,方便有限的空间内利用率,我司研发出三相多回路免拆线导轨式电能表,最多可测4个三相回路的全电量参数,可监测电压、电流总谐波及2~31次分谐波,且可选配2DI2DO外置开口式电流互感器,方便接线。使用LCD液晶点阵屏,中文汉显。远程RS-485数字通讯 ,采用MODBUS-RTU通讯协议。广泛应用于电力系统、楼宇电气、低压配电、变电站、老旧改造工程等。

  可选配外置互感器(最多可接12个互感器

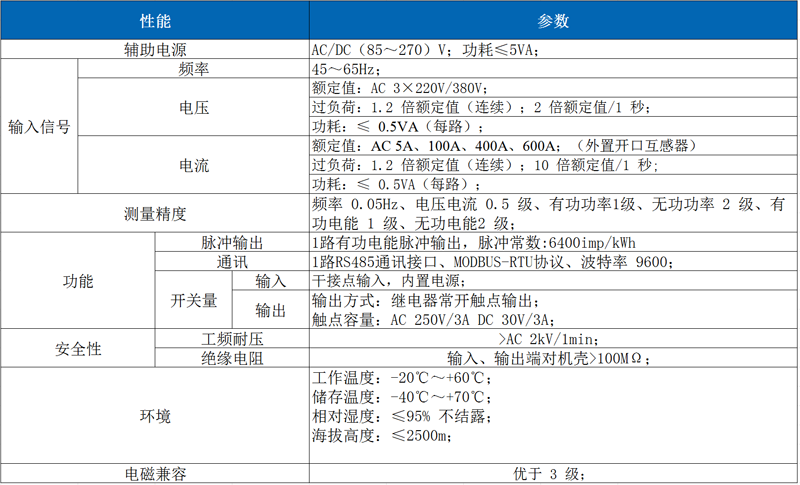

技术指标



功能及特点

■N(1、2、3、4)路三相回路全电参量测量,电流互感器外置;

■监测三相电压/电流、零序电流、频率;

■监测三相功率、总功率(有功、无功、视在);

■监测三相功率因数、总功率因数;

■监测正反向分相电能以及总电能;

■监测电压、电流总谐波及 2-31 分次谐波;

■最大电流、最大功率需量和实时电流、实时功率需量;

■事件记录,记录 DIDO 的动作情况;

■4种费率、4 时区 14 时段的费率设置;

■两路开关量输入、两路开关量输出、RS485 通讯、有功脉冲输出(可切换对应回路)。

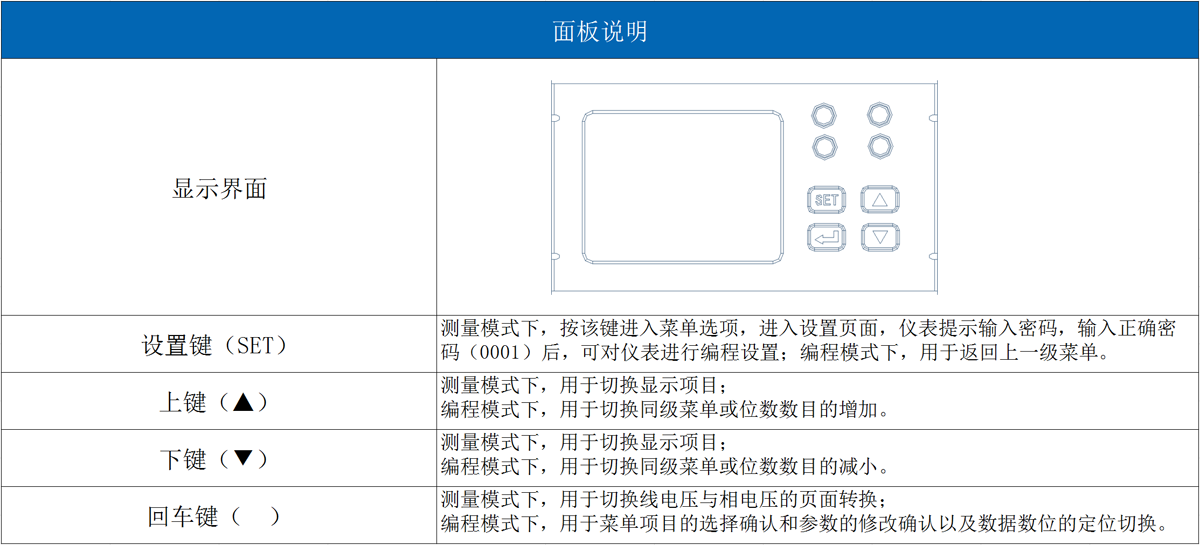

面板说明

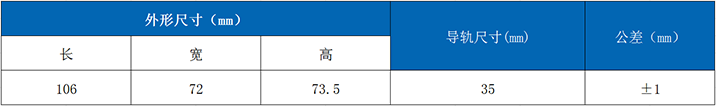

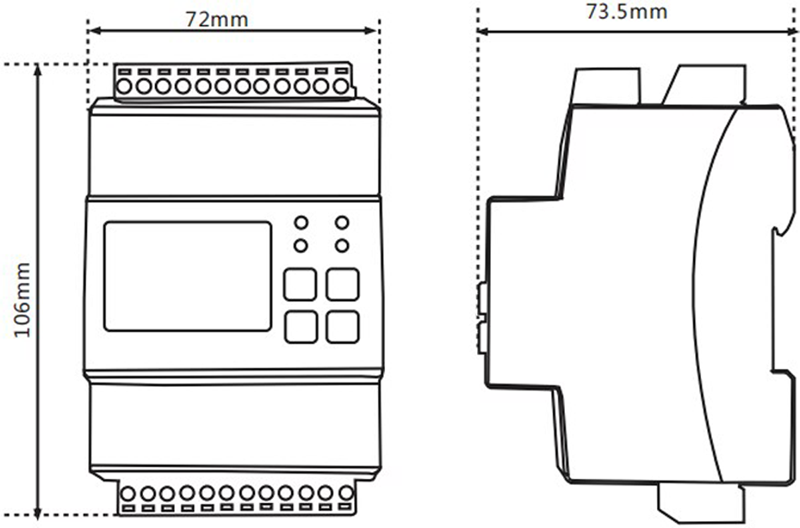

产品尺寸

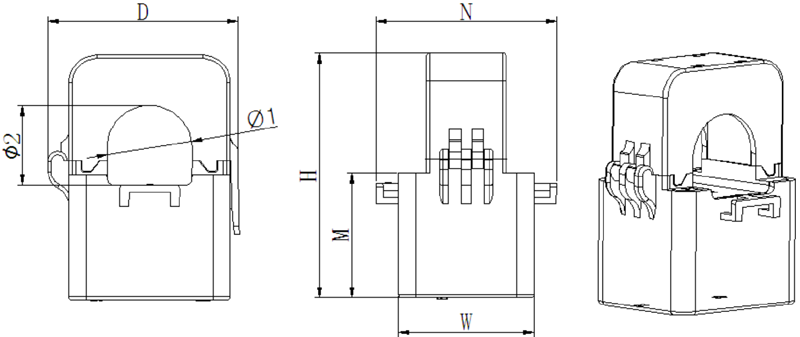

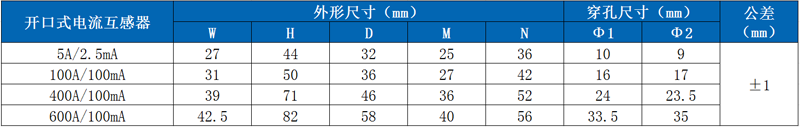

配套电流互感器尺寸



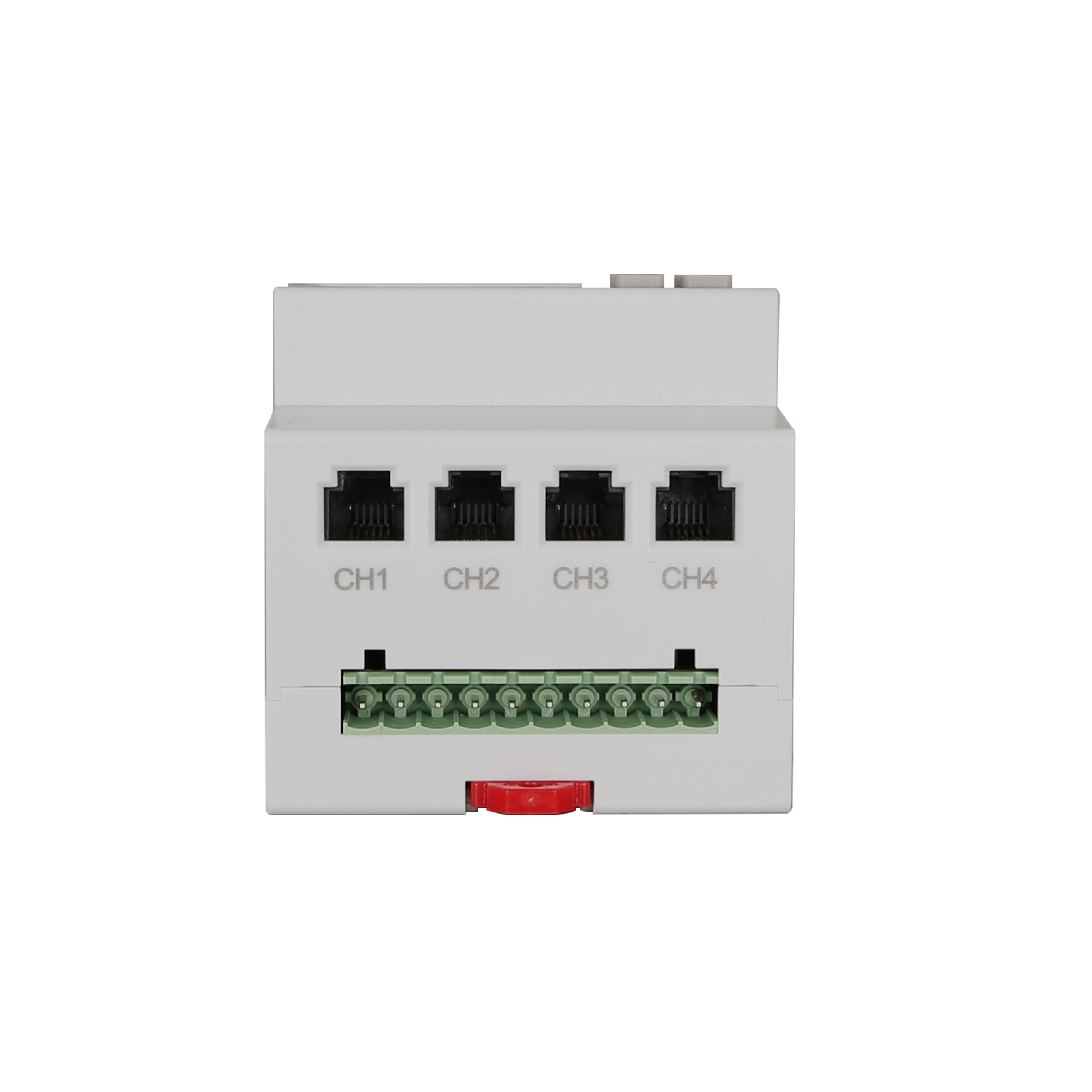

安装说明 :

1、CH1~CH14 每个回路的 3 个互感器共用同一条线束,线长 1m。

2、安装方式为导轨式安装;可选择最大四个回路的电流输入。

3、建议 5A/2.5mA 的互感器安放位置与一次侧互感器的间距保持在 1 米以上。

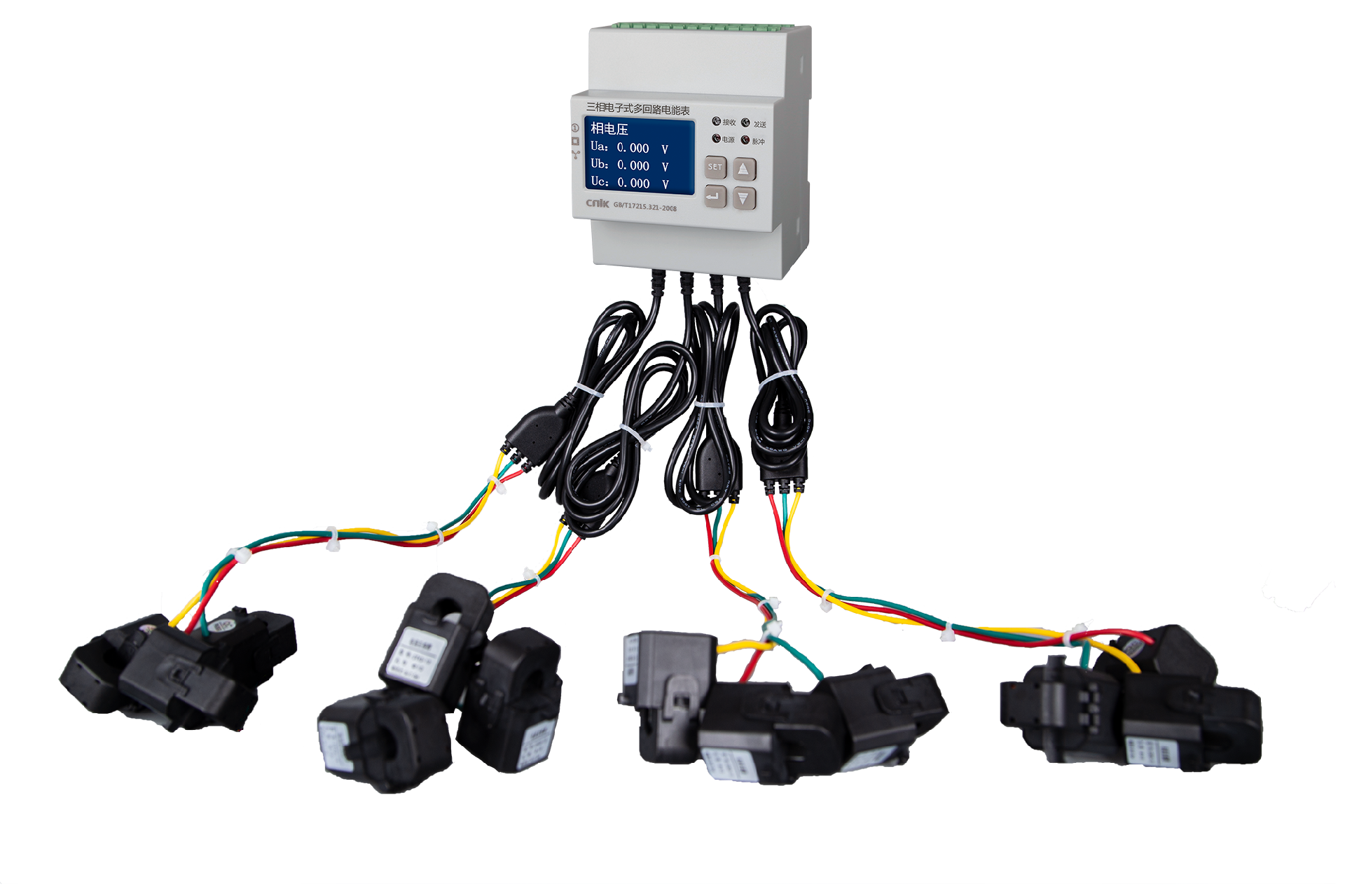

接外置开口式电流互感器时(最多12个)

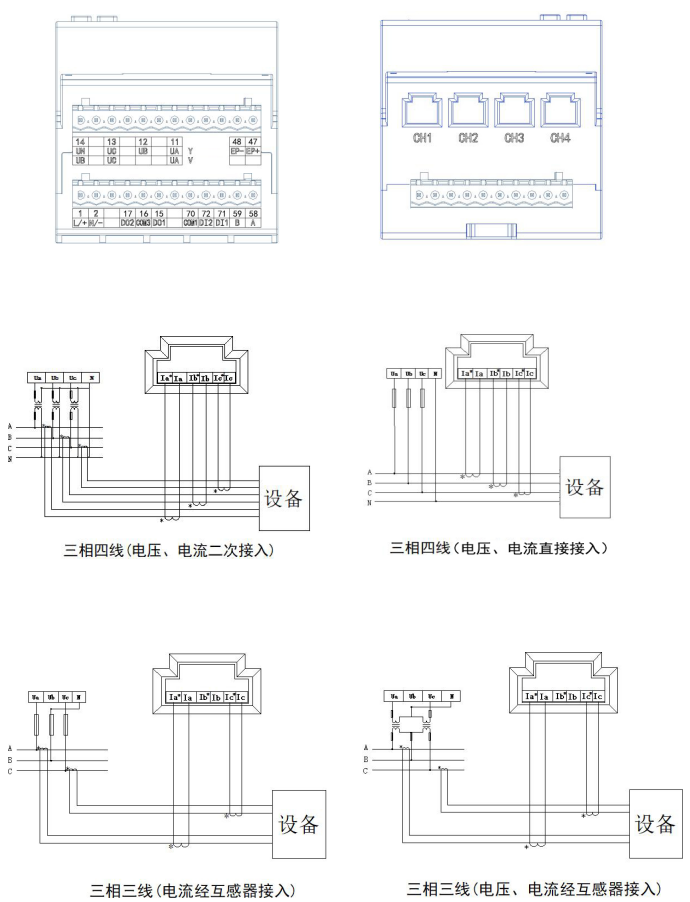

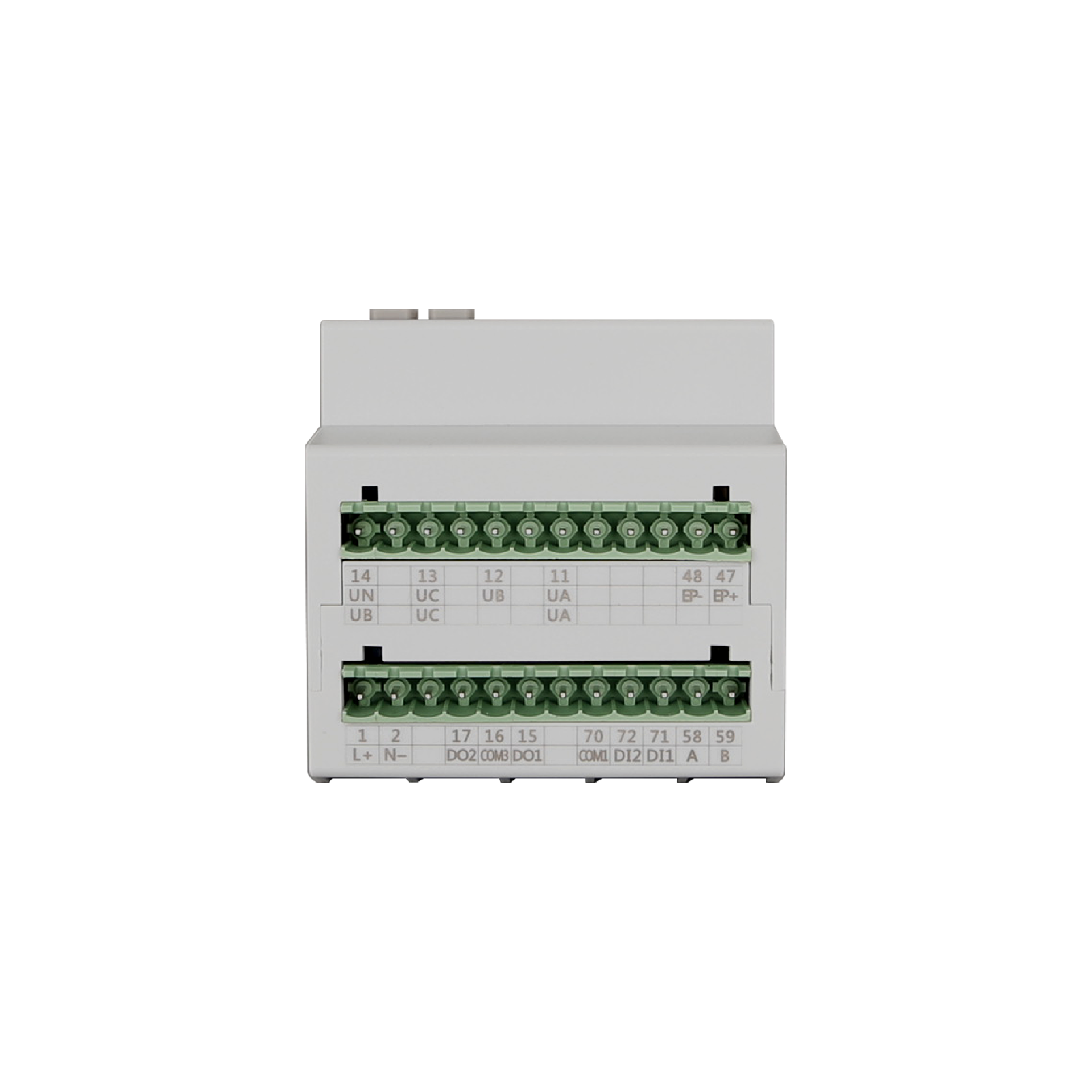

产品接线图
