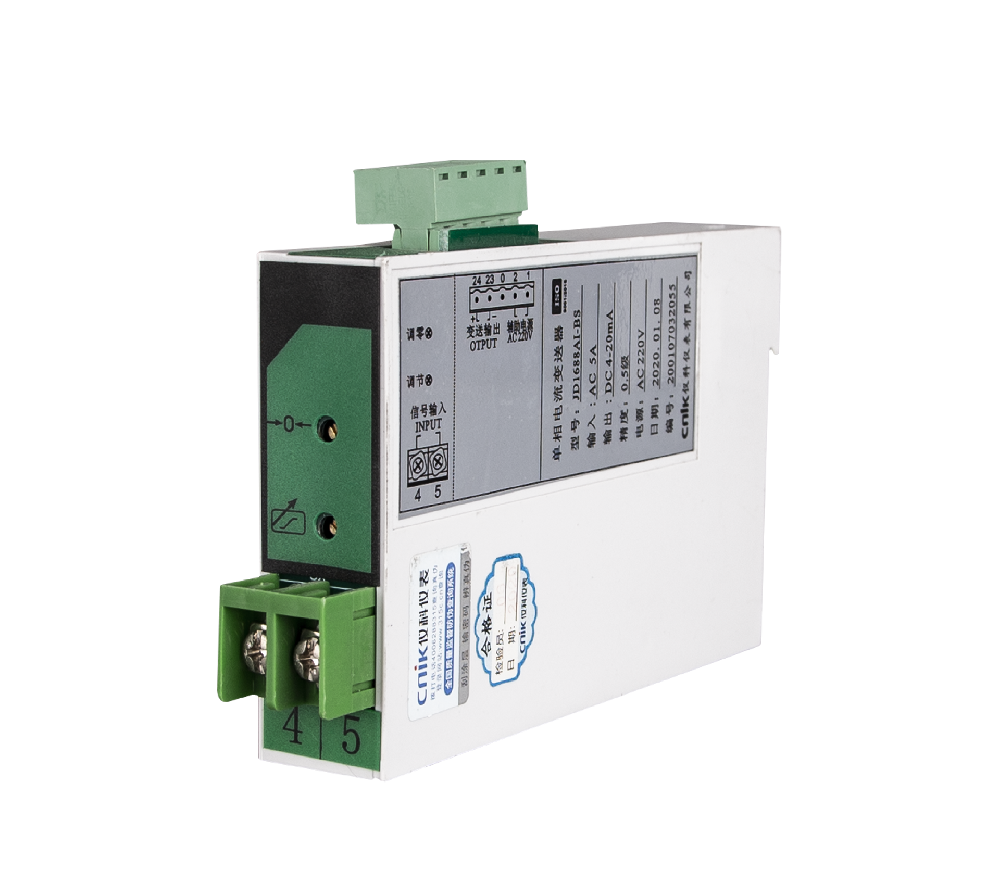

智能单相直流电流变送器
单相直流电流变送器是一种将电网中的电参量(如直流电压、直流电流、交流电流、交流电压信号)转变为直流电流、直流电压并隔离输出模拟信号的装置,广泛应用在各种控制系统、楼宇配电自动化、小区电力监控、工业自动化、智能型配电器、开关柜的电量采集中。

概述

仪科仪表经多年的生产研发经验研制出智能单相直流电流变送器,单相直流电流变送器是一种将电网中的电参量(如直流电压、直流电流、交流电流、交流电压信号)转变为直流电流、直流电压并隔离输出模拟信号的装置,广泛应用在各种控制系统、楼宇配电自动化、小区电力监控、工业自动化、智能型配电器、开关柜的电量采集中。



功能及特点

■ 无显示屏,功耗低<3VA

■ 测量等级为0.5级

■ 技术参数符号国标GB/T13850-1998

■ 可以通过电位器调节变送输出的参数

■ 体积小巧、结构紧凑,导轨安装、方便快捷

■ 可固定安装在35MM标准上的DIN导轨。

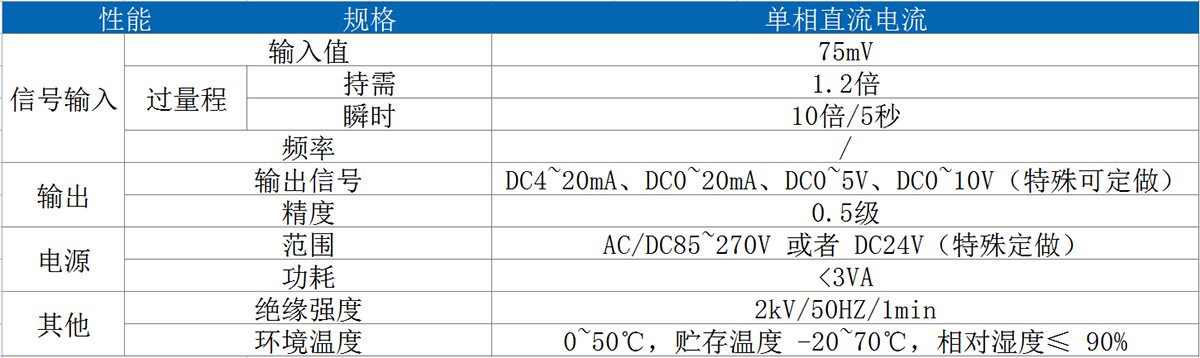

技术指标

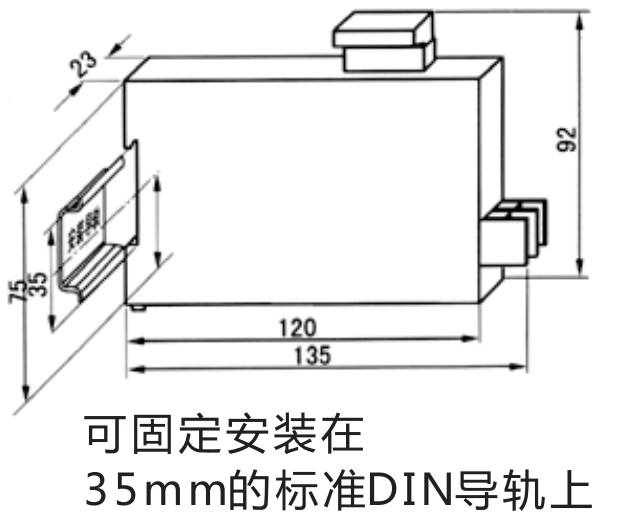

安装及尺寸





图片3.png     单位毫米MM

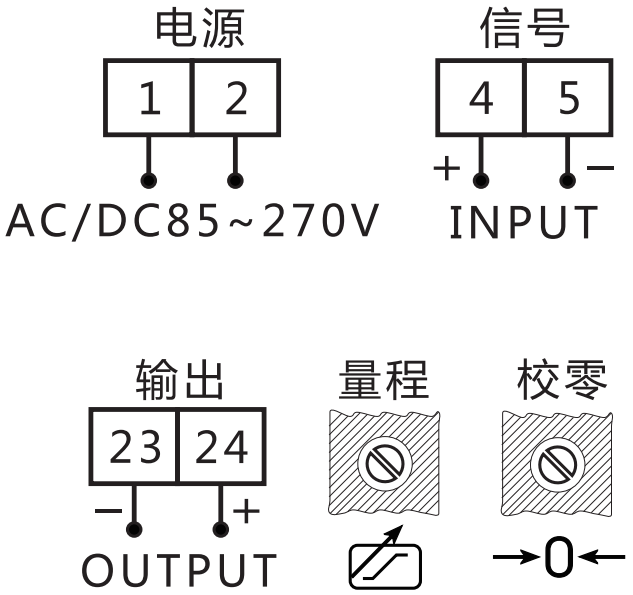

接线图及校正

 图片4.png同类产品
