概述:

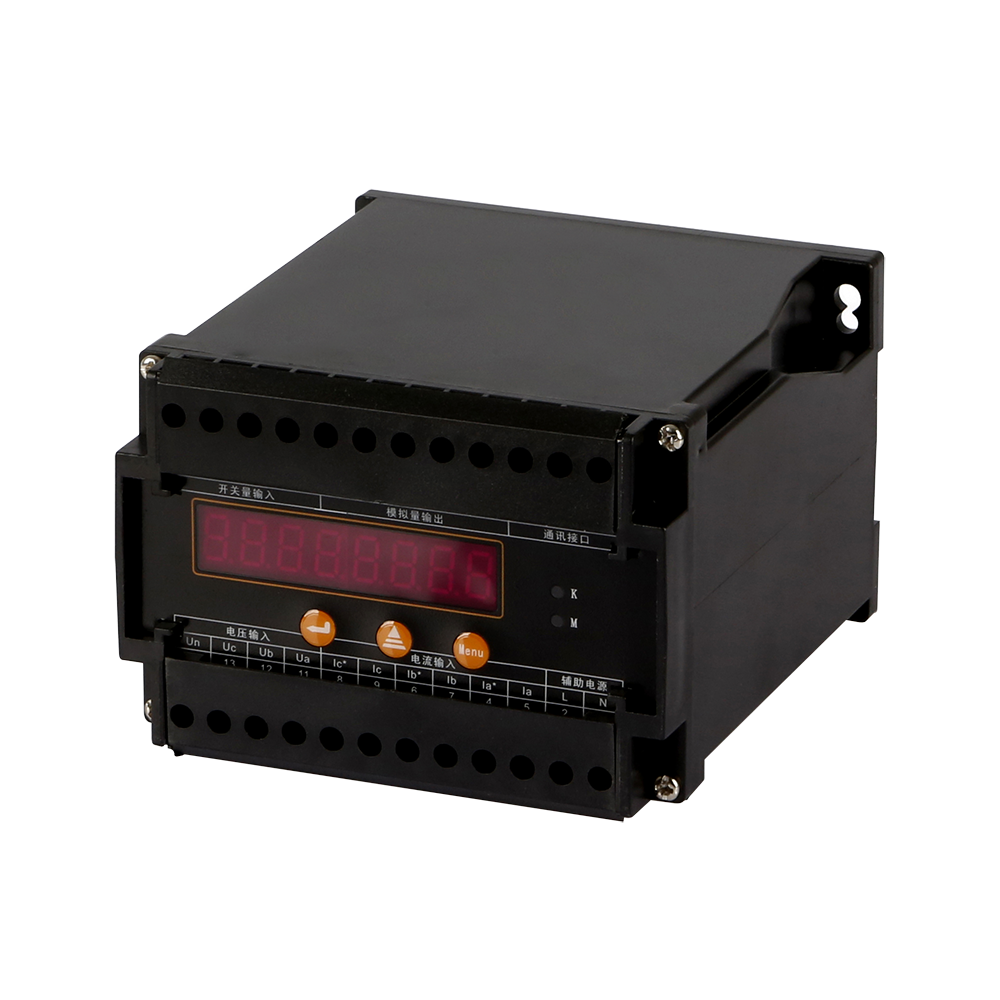

直流多路输出变送器(JD1688E-BS)采用现代数字信号处理芯片和高精度的电能计量芯片,能够精确稳定地测量电网中的常用电力参数:三相电压、三相电流、有功功率、无功功率、视在功率、电网频率、功率因素、有功电能, 并带有RS485通讯接口,开关量输入和模拟量输出等功能。
功能及特点
■ 测量:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能 KW/h
■ 显示:一排数码管(LED)显示,可视度高
■ 通讯:RS485 通讯,MODBUS-RTU 协议
■ 输入:3 路开关量输入(3DI)
■ 输出:4 路模拟量输出(4AO)
■ 扩展:可直接从电流、电压互感器接入信号,现场可编程
技术指标设置输入参数变比

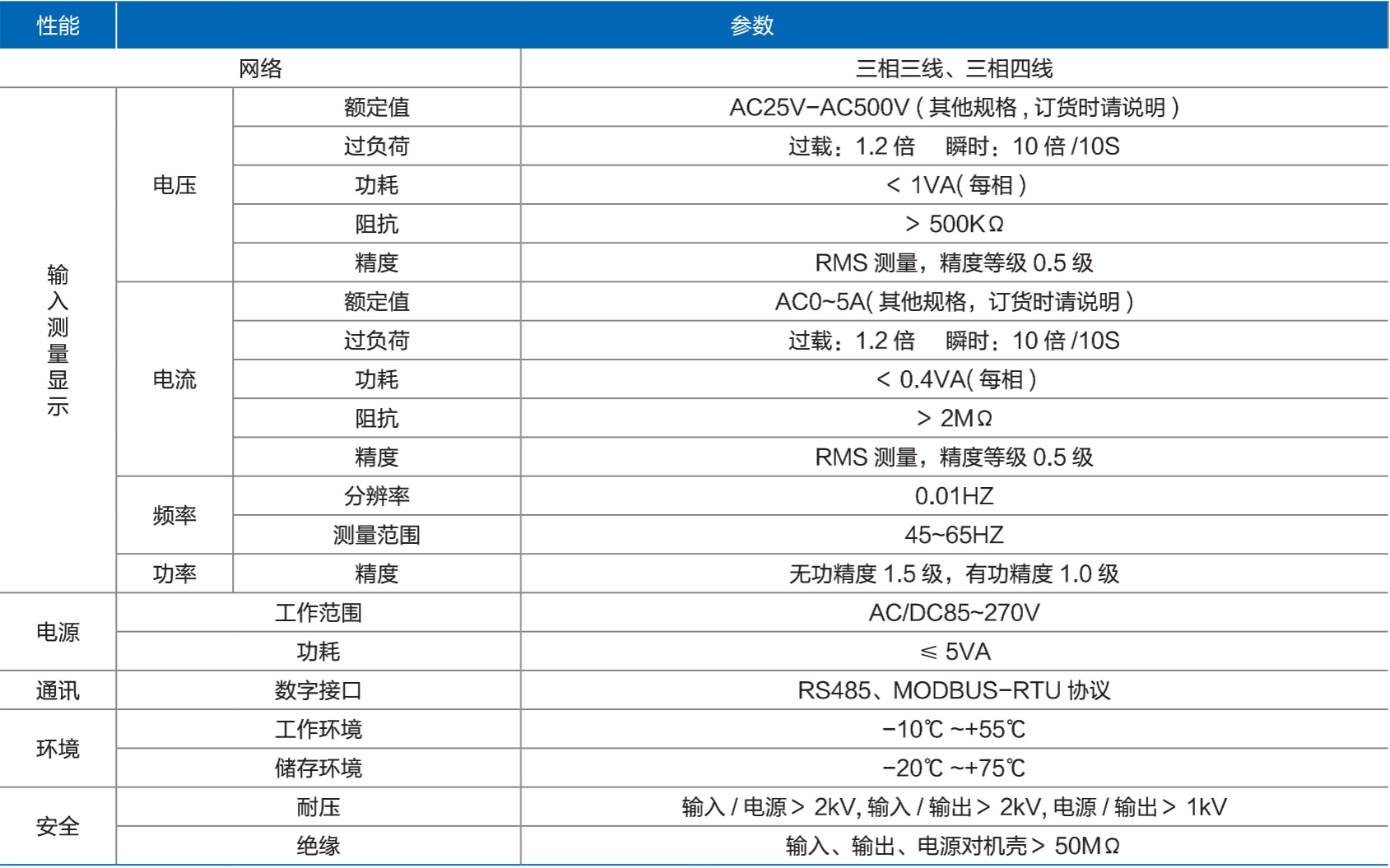

技术指标:

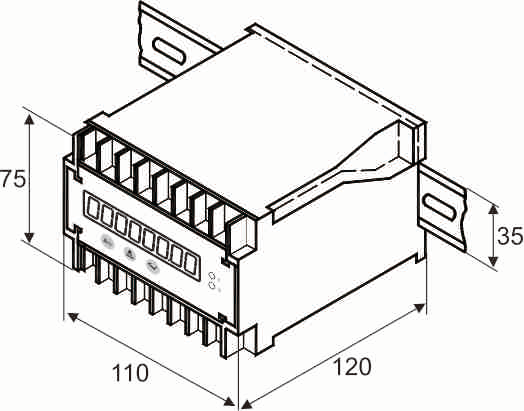

安装及尺寸

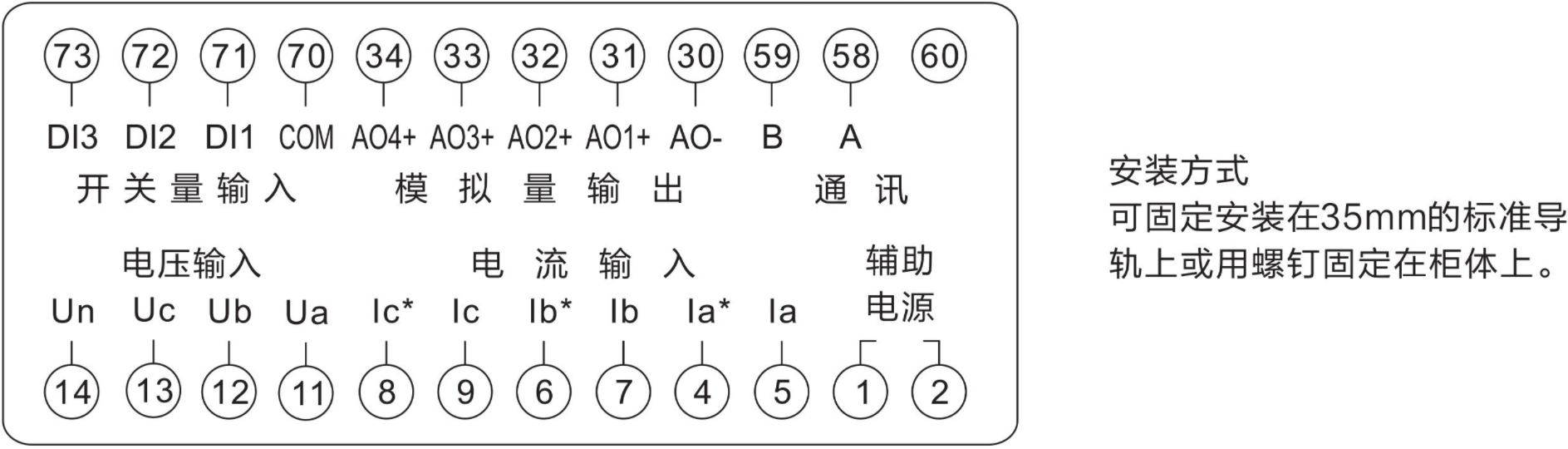

接线图
