多功能电力仪表

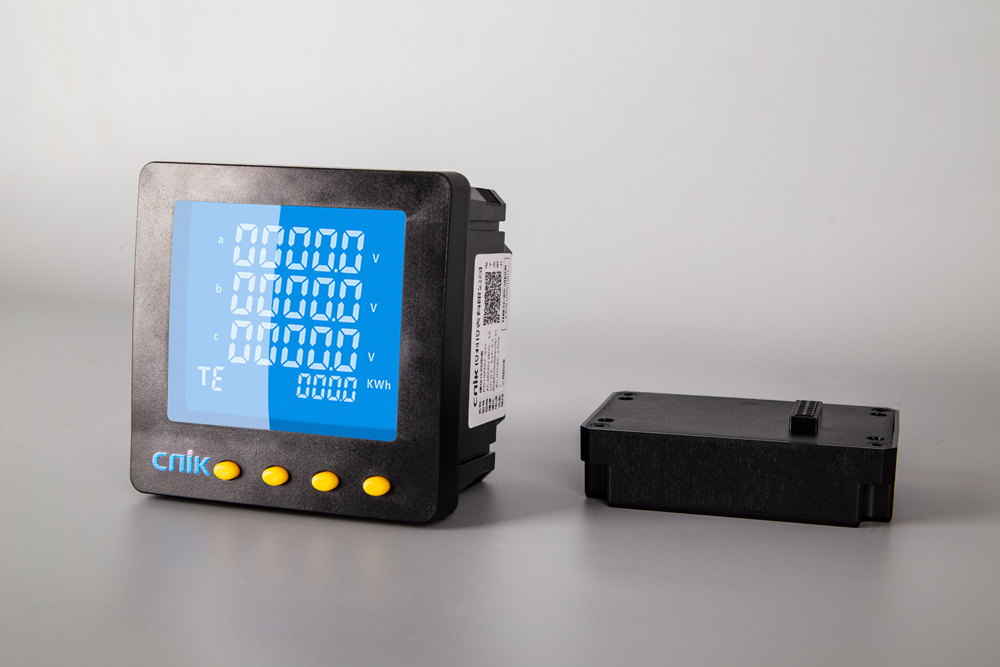

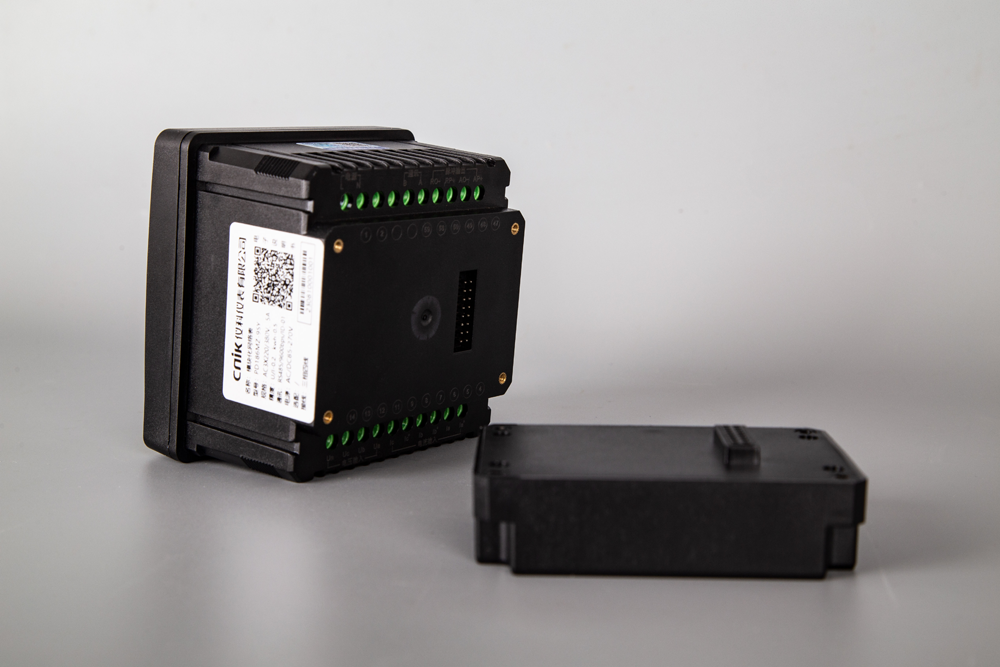

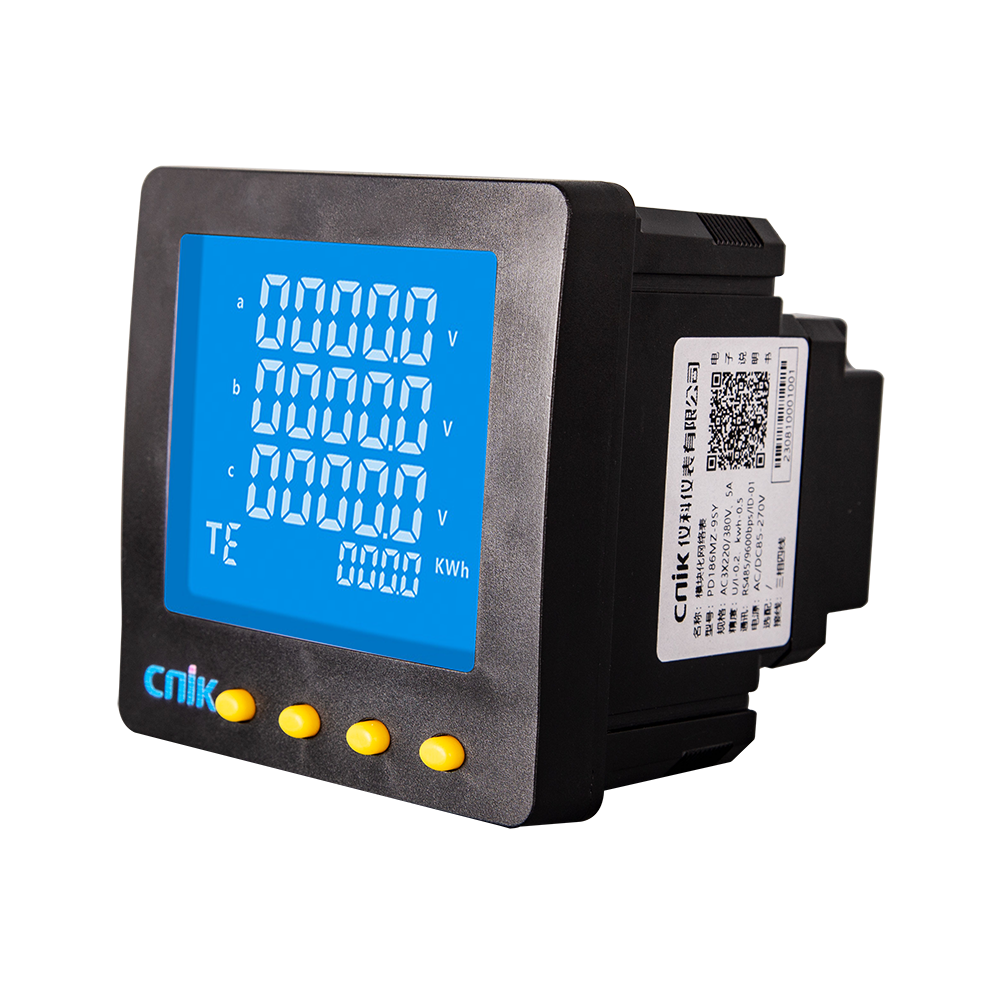

模块化网络多功能电力仪表
具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输

概述

   模块化网络多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输。

   能够高精度测量三相电网系统中常用的电量参数 : 三相电压、电流、有功功率、无功功率、视在功率、功率因数、电网频率、有功电能、无功电能,并带有通讯接口、四路开关量输入、两路开关量输出和三路模拟量输出功能, 可实现本地或远程的开关信号检测和控制功能。 采用标准的 RS485 MODBUS-RTU 通讯协议, 实现 LCD现场显示和远程 RS-485 数字通讯。



外形尺寸:96×96

开孔尺寸:91×91           单位mm(毫米)

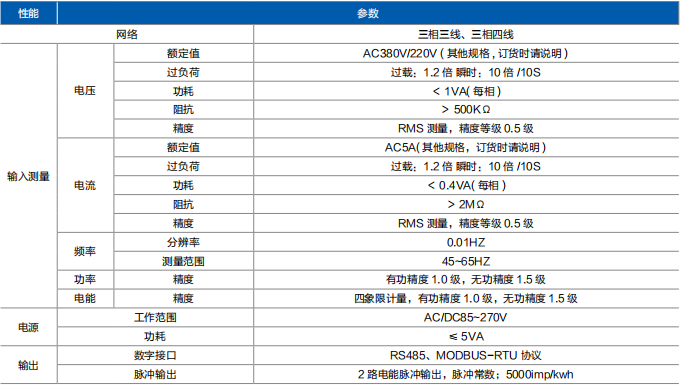

技术指标





功能及特点

■ 测量:三相相电压、线电压、电流、总有功功率、总无功功率、总功率因数、总视在功率、有功电能、 无功电能。

■ 显示:STN 蓝屏、宽视角、高品质、高清晰 LCD 液晶屏示,可视度高。

■ 通讯:1 路 RS485 通讯功能,MODBUS-RTU 协议。

■ 输出:2 路电能脉冲输出 ( 脉冲常数 5000imp/kwh)。

■ 扩展:可直接从电压、电流互感器输入信号,现场可编程设置输入参数变比。

■ 选配:2 路开关量输出、3 路模拟量输出、4 路开关量输入。



附加功能

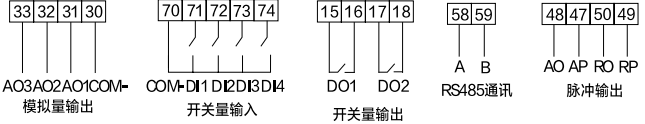

产品接线图

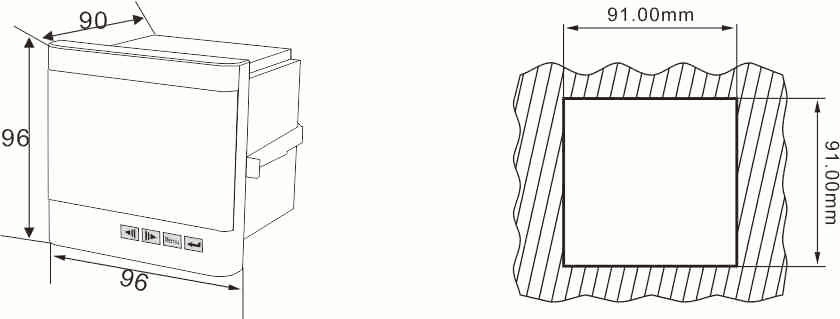

安装尺寸




外形




附加系统






CNIK能耗管理系统




系统概述

为了保证电力系统的安全运行,了解电力系统运行状况,需要对能耗管理系统的各种运行参数进行实时的监测。能耗管理系统成功高效的完成了这项任务,能耗管理系统已经成为电力系统自动化重要组成部分,成为保证电力系统安全运行的重要措施之一。仪科能耗管理系统是利用计算机、计量保护装置和总线技术,对中、低压配电系统的实时数据、开关状态及远程控制进行了集中管理该能耗管理系统可以为企业提供“监控一体化”的整体解决方案。

本系统由曾经从事过多年电力软件设计的资深开发人员自主研发, 以 WINDOW2000/NT/XP 为操作平台, 以大型关系数据库 OracleSQL Serve2000 等为数据库平台,数据安全、准确,系统有自动备份功能,数据无需人工整理;丰富的组态软件包通过配合网络、实时库能够准确、实时的描述现场情况。

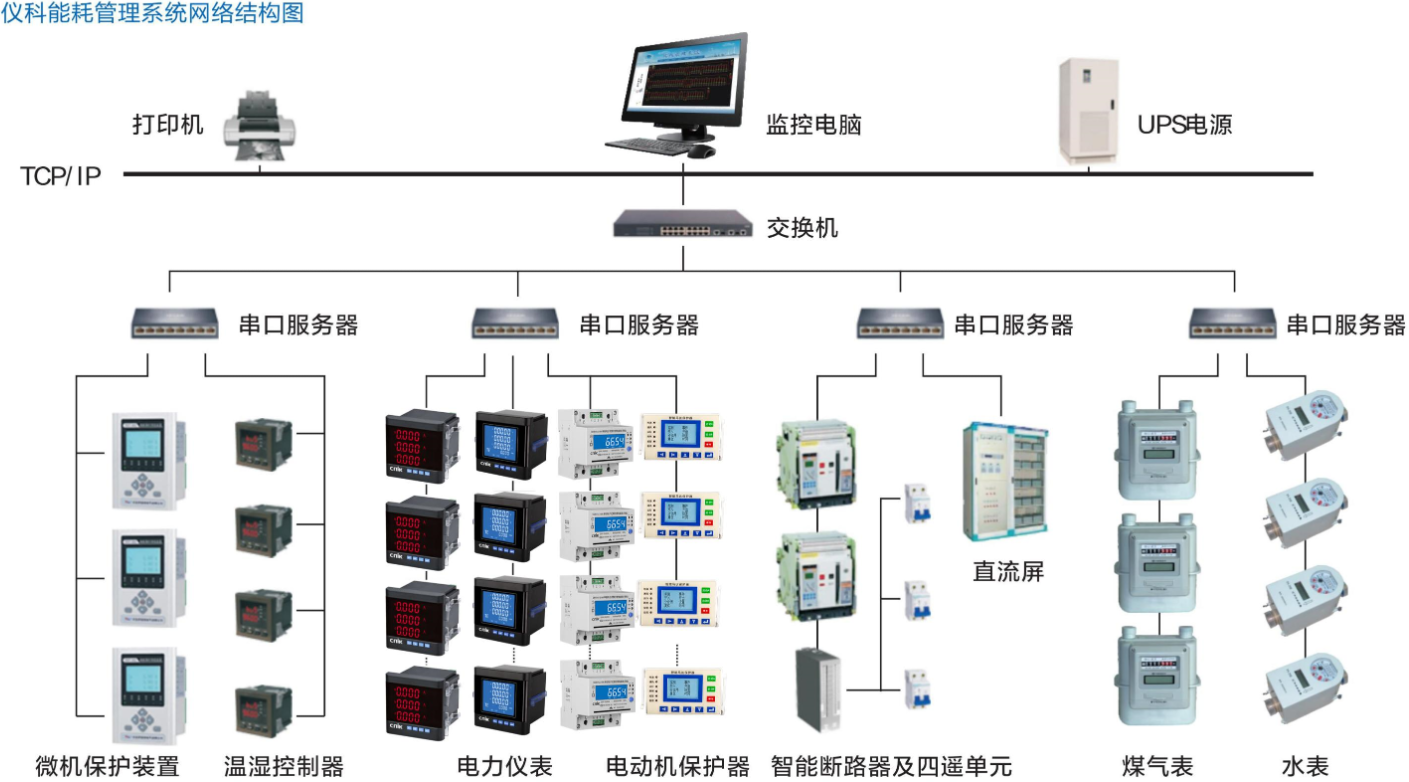

                                        能耗管理系统体系结构图



 手机APP实时监测




监控组态软件功能

TCP/IP 网络协议是目前最流行也是最稳定的网络协议。系统在 TCP/IP 网络协议之上开发了专用通讯层,降低了系统资源的占用率。

仪科能耗管理系统软件借助了计算机、通信设备、计量保护装置等,为了系统的实时数据采集、开关状态检测及远程控制提供了基础平台。

该系统网络结构是由管理层(站控层)、通信层(中间层)、间隔层(现场监控层)三部分组成。

用户管理

本软件可对不同级别的用户赋予不同权限,从而保证系统在运行过程中的安全性和可靠性。如对某重要回路的合 / 分闸操作,需操作员级用户输入操作口令外,还需工程师级用户输入确认口令后方可完成该操作。

该模块界面如图所示:








数据采集处理

本能耗管理系统可实时和定时采集现场设备的各电参量及开关量状态(包括三相电压、电流、功率、功率因数、频率、电能、温度、开关位置、设备运行状态等),将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示( 总系统功率、负荷最大值、功率因数上下限等),并对重要的信息量进行数据库存储。该模块界面如图所示:


趋势曲线分析

系统提供了实时曲线、历史趋势曲线分析以及日、月、年柱状图分析;通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况。系统的历史趋势即系统对所有已存储数据均可查看其历史趋势,方便工程人员对监测的配电网络进行质量分析。该模块界面如图所示:






报表管理

系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式,系统可自动统计。可自动生成各种类型的实时运行报表、历史报表、事件故障及报警记录报表、操作记录报表等,可以查询和打印系统记录和所有数据值,自动生成电能的日、月、年度报表。该模块界面如图所示:


实时电参数

系统提供了实时电参数实时显示功能,可根据用户需求实时显示不同用电设备电参数,并可以打印输出相关数据。该模块界面如图所示:






事件记录和故障报警

系统对所有用户操作、开关变位、参量越限及其它用户实际需求的事件均具有详细的记录功能,包括事件发生的时间位置,当前值班人员事件是否确认等信息,对开关变位、参量越限等信息还具有声音报警功能,同时自动对运行设备发送控制指令或提示值班,人员迅速排除故障。
